Detail produk:
|
| Bahan: | 50Mn, 42CrMo | Model: | SDE7" |
|---|---|---|---|
| Perbandingan gigi: | 57:1 | SIKLUS: | 30 tahun |
| Jenis: | Sumbu Ganda | Warna standar: | RAL9006 |
| baut pemasangan: | 6 * M10 | kode HS: | 84834090 |
| Menyoroti: | SDE7 Dual Axis Slewing Drive,12V Planetary Motor Slewing Drive Gearbox,SDE7 worm gear slew drive |
||

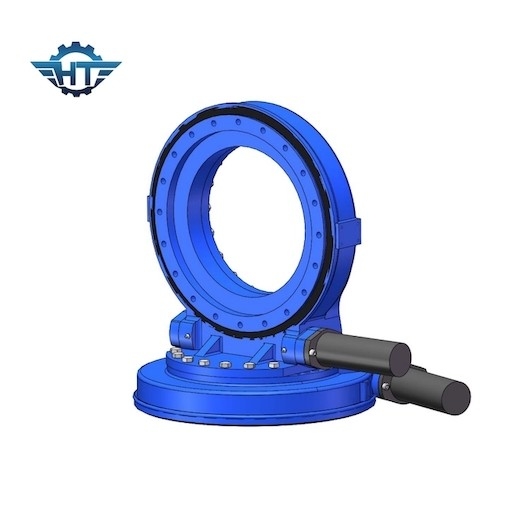

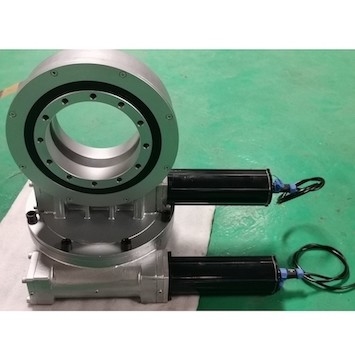

SDE7 Dual Axis Slewing Drive Gearbox Dengan 12V Planetary Motors Untuk Solar Tracker
Deskripsi Penggerak Slewing Sumbu Ganda
Ada dua arsitektur drive dan kontrol yang umum untuk pelacak sumbu ganda: drive terdistribusi dan drive tertaut.Terlepas dari desainnya, penggerak slewing tidak diragukan lagi merupakan komponen utama dari unit kontrol.Ketepatan dan kekakuan penggerak slewing terkait erat dengan pengoperasian sistem yang aman.
Parameter Kinerja Drive Slewing Model SDE
| Parameter Kinerja Model SDE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) |
Torsi Miring (kN.m) |
Memegang Torsi (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep (℃) |
Mengunci sendiri | Berat (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 705kg |
Parameter Motor Gear Listrik
| Data motorik | Data Planet | ||
| Tegangan Terukur | 24VDC | Perbandingan | 398: 1 |
| Nilai Saat Ini | 1.3A | Torsi Keluaran | 43Nm |
| Nilai Kecepatan | 800Rpm | Kecepatan Keluaran | 2Rpm |
| Tingkat Terlindungi | IP55/65/66 | Kebisingan | <60db |
Layanan yang Disesuaikan
1. Desain khusus berdasarkan aplikasi dan proyek yang berbeda
2. Berbagai jenis motor dapat dicocokkan, seperti motor hidrolik, motor stepper, motor listrik, dll.
3. Warna yang berbeda tersedia berdasarkan kode RAL;warna standar kami adalah RAL 9006.
