Detail produk:
|
| Jenis: | Penggerak Slew 9" | Perbandingan gigi: | 61: 1 |
|---|---|---|---|
| Aplikasi: | Sistem Pelacakan Surya | Motor: | 24VDC Dengan Hall |
| Metode Instalasi: | Dipasang Vertikal | Bahan: | 42Crmo |
| Bobot: | 60 kg | Jaminan: | 10 tahun |
| Menyoroti: | VE9 Self Locking Slew Ring Drive,24V Motor Worm Gear Slewing Drive,24V Motor Vertikal Slewing Drive |
||

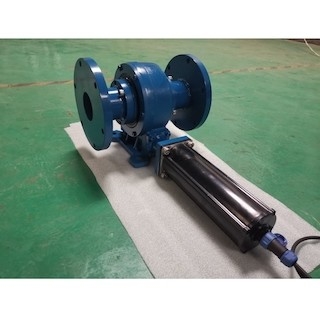

VE9 Self Locking Worm Gear Slewing Drive Dengan Motor 24VDC Dengan Sensor Hall Untuk Tata Surya

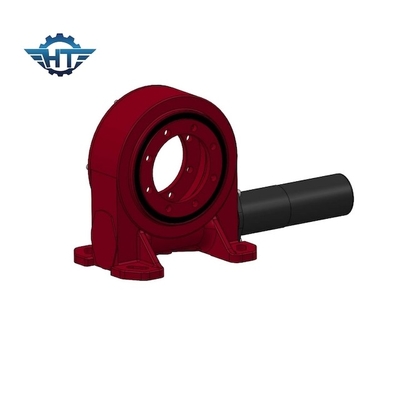

Drive Slewing Worm Gear
ketahanan aus yang lebih tinggi, yang dapat memuat torsi keluaran yang kuat dan torsi momen miring dengan kinerja stabilitas dan keandalan yang baik.Drive slewing roda gigi cacing juga tersedia untuk bidang presisi pelacakan yang lebih tinggi.
Penggerak slewing kami dilengkapi dengan penguncian otomatis terbalik karena karakteristik penguncian otomatis roda gigi cacing.Fitur ini sangat meningkatkan stabilitas operasi dan meningkatkan faktor keamanan.Bandingkaned ke inie produk slewing tradisional, worm gear slewing drive mudah dipasang, mudah dirawat, dan desainnya yang ringkas menghemat banyak ruang pemasangan.
Parameter teknik
| Parameter Kinerja Model VE | |||||||||
| Model | Nilai Torsi Keluaran (Nm) | Memegang Torsi (Nm) | Torsi Kemiringan (Nm) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | presisi (°) | Mengunci sendiri | Bobot (kg) |
| 3" | 600 | 1800 | 1500 | 22 | 15 | 31: 1 | ≤.0.1 | Ya | 12kg |
| 5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | ≤.0.1 | Ya | 18kg |
| 7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | ≤.0.1 | Ya | 32kg |
| 8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | ≤.0.1 | Ya | 28kg |
| 9" | 4300 | 30800 | 16000 | 60 | 130 | 61: 1 | ≤.0.1 | Ya | 52kg |
| 12" | 5600 | 40560 | 25000 | 77 | 190 | 78: 1 | ≤.0.1 | Ya | 65kg |
| 14" | 6750 | 44200 | 48000 | 110 | 230 | 85: 1 | ≤.0.1 | Ya | 88 kg |
| 17" | 9460 | 53040 | 67000 | 142 | 390 | 102: 1 | ≤.0.1 | Ya | 135 kg |
| 21" | 16000 | 65000 | 89000 | 337 | 640 | 125: 1 | ≤.0.1 | Ya | 192 kg |
| 25" | 21450 | 89000 | 112000 | 476 | 950 | 150: 1 | ≤.0.1 | Ya | 251 kg |
Keuntungan
1. Momen guling yang kuat berdasarkan struktur roda gigi cacing yang menyelimuti
2. Mengadopsi drive cacing yang menyelimuti
3. Dorong beban yang lebih besar untuk menggunakan kontak multi-gigi
4. Fungsi penguncian diri statis yang lebih baik
