Detail produk:
|
| Bahan: | 42CrMo, QT | Model: | SDE3" |
|---|---|---|---|
| Ukuran: | 3 inci hingga 25 inci | MOQ: | Satu potong |
| Fitur: | gigi kunci sendiri | rumah: | Perumahan tertutup |
| OEM: | Tersedia | Putar Arah: | Segala arah |
| Menyoroti: | SDE3 Dual Axis Slew Drive,PV Dual Axis Slew Drive,SDE3 slewing ring drive |
||

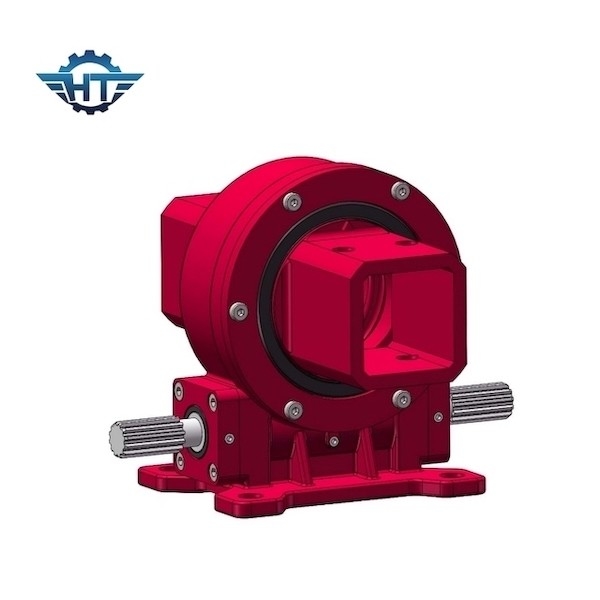

Kecepatan Lambat SDE3 Worm Gear Solar Slewing Drives Untuk Pembangkit Listrik PV, CSP, CPV
Deskripsi Worm Gear Solar Slewing Drives
Drive slewing Hangtuo dapat digunakan untuk sistem pelacakan surya, parabola, PV, CPV, CSP, turbin angin, dan parabola.Mereka dirancang untuk kehidupan lapangan 30 tahun, bekerja dalam kondisi lingkungan yang keras.Mereka anti-korosi, anti-UV, dapat memastikan keamanan seluruh sistem dalam cuaca ekstrim seperti hujan lebat, badai salju, badai, dll, dan dapat mempertahankan kinerjanya di daerah gurun pasir berangin dan perbedaan suhu yang besar.Kami memiliki berbagai ukuran yang tersedia dan dapat menyediakan layanan kustom berdasarkan persyaratan teknis yang berbeda.
Parameter Kinerja Drive Slewing Model SDE
| Parameter Kinerja Model SDE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) |
Torsi Miring (kN.m) |
Memegang Torsi (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep (℃) |
Mengunci sendiri | Berat (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 705kg |
Aplikasi
Piring, Sistem Pembangkit Listrik Stirling
Pelacakan sumbu ganda sebenarnya dapat dibagi menjadi dua kategori: horizontal dan elevasi.Penggerak slewing vertikal dan horizontal dapat digunakan sendiri, set vertikal dan kamar tidur dapat digunakan dalam kombinasi, atau dua set horizontal dapat digunakan untuk mencapai gerakan sudut horizontal dan pitch.
Melalui sistem panas matahari
Ini dapat dibagi menjadi tipe alur besar dan tipe alur kecil.Karena bukaan yang besar pada tipe bak dan persyaratan kecepatan putaran yang cepat, silinder hidraulik saat ini lebih banyak digunakan untuk tipe bak besar, dan beberapa tipe bak besar juga menggunakan perangkat penggerak putar sumbu tunggal berukuran besar.Untuk bak kecil, panjang kolektor relatif pendek, yang sangat cocok untuk pemasangan dan penggunaan penggerak putar vertikal seri VE.
sistem fresnel
Cocok untuk pemasangan dan penggunaan penggerak slewing vertikal seri VE.
