Detail produk:
|
| Bahan: | 50Mn, 42CrMo | Model: | SDE7" |
|---|---|---|---|
| Perbandingan gigi: | 57:1 | Torsi keluaran terukur: | 2000 Nm |
| Menahan Torsi: | 13500 Nm | Torsi Miring: | 13200 Nm |
| Efisiensi: | 40% | Warna Standar: | RAL 9006 |
| Menyoroti: | slew drive motor,slewing ring gear |
||

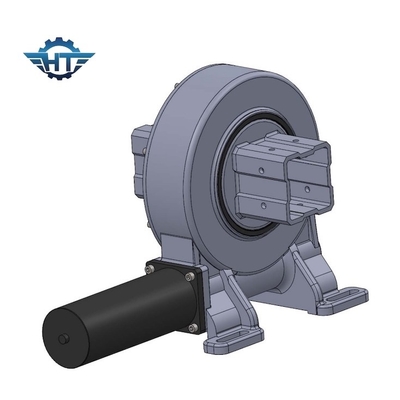

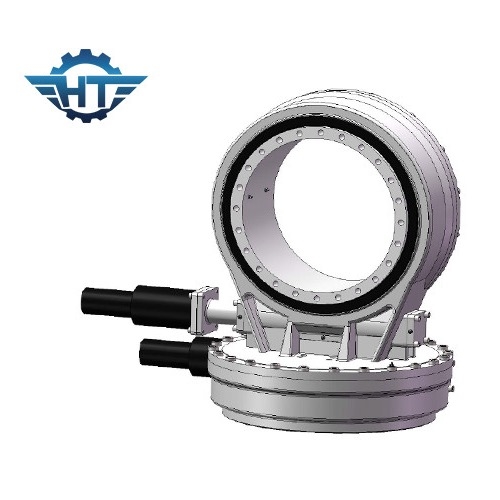

Multi-Tooth Contact Solar Slew Drive Gearbox untuk Pelacakan PV & Peralatan Presisi
Deskripsi Solar Slew Drive Gearbox
Produk kami mulai dari 200mm hingga 5000mm, yang terutama berlaku untuk peralatan terowongan, derek pelabuhan dan galangan kapal, peralatan konstruksi, derek bergerak, teknologi lepas pantai, derek menara, pembangkit energi machinsolar, derek dek kapal, derek kereta api, lift manusia, turbin angin, dan banyak lagi.Kemampuan kami untuk mengoptimalkan desain bantalan untuk kebutuhan khusus Anda tidak tertandingi dan kami akan melakukan yang terbaik untuk menyediakannya bagi Anda.
Slewing drive adalah produk slewing jenis baru, biasanya disebut slewing ring, yang biasanya terdiri dari worm, slewing ring, housing, motor dan komponen lainnya.Karena komponen inti adalah bantalan slewing, mereka dapat secara bersamaan menahan gaya aksial, gaya radial, dan momen guling.Dibandingkan dengan produk rotari tradisional, penggerak rotari baru memiliki fitur pemasangan yang mudah, perawatan yang mudah, dan tingkat IP yang lebih tinggi.
Fitur
1. Torsi backholding tinggi untuk meningkatkan keamanan sistem pelacakan surya
2. Menyelubungi worm drive di dalamnya
3. Kontak multi gigi untuk memastikan beban tinggi
4. Fungsi mengunci sendiri
Parameter Performa Slewing Drive Model SDE
|
Model |
Perbandingan |
Torsi Output Terukur (Nm) |
Torsi Miring (Nm) |
Menahan Torsi (Nm) |
Beban Aksial (kN) |
Beban Radial (kN) |
Efisiensi |
Presisi (°) |
Mengunci sendiri |
Berat (kg) |
|
3" |
31:1 |
600 |
1500 |
5800 |
10 |
15 |
40% |
≤0,1 |
Ya |
25 |
|
5" |
37:1 |
800 |
6000 |
9200 |
16 |
27 |
40% |
≤0,1 |
Ya |
34 |
|
7" |
57:1 |
2000 |
7500 |
13200 |
34 |
58 |
40% |
≤0,1 |
Ya |
56 |
|
9" |
61:1 |
4300 |
16000 |
27200 |
60 |
130 |
40% |
≤0,1 |
Ya |
92 |
|
12" |
78:1 |
5800 |
25000 |
40560 |
77 |
190 |
40% |
≤0,1 |
Ya |
160 |
|
14" |
85:1 |
6750 |
48000 |
44200 |
110 |
230 |
40% |
≤0,1 |
Ya |
224 |
|
17" |
102:1 |
9460 |
67000 |
53040 |
142 |
390 |
40% |
≤0,1 |
Ya |
320 |
|
21" |
125:1 |
16000 |
89000 |
65000 |
337 |
640 |
40% |
≤0,1 |
Ya |
492 |
|
25" |
150:1 |
21450 |
112000 |
89000 |
476 |
950 |
40% |
≤0,1 |
Ya |
705 |
Aplikasi
Penggerak slewing banyak digunakan dalam sistem pelacakan matahari PV, CPV, STP dan aplikasi konstruksi termasuk derek truk, manlift, meja putar, mesin pelabuhan, kendaraan modular, sistem tenaga angin kecil, dan komunikasi satelit.
