Detail produk:
|
| Bahan: | 50Mn, 42CrMo | Model: | 7 inci |
|---|---|---|---|
| Perbandingan gigi: | 57:1 | Efisiensi: | 40% |
| presisi: | 0,1 Derajat | Sopir: | Motor listrik |
| Warna: | seperti yang diminta | Jenis: | Sumbu Tunggal Cacing Jam Pasir |
| Menyoroti: | Drive Slewing Hidrolik Baja Keras,Drive Slewing Hidrolik Sumbu Tunggal,cincin slew drive cacing Baja Keras |
||

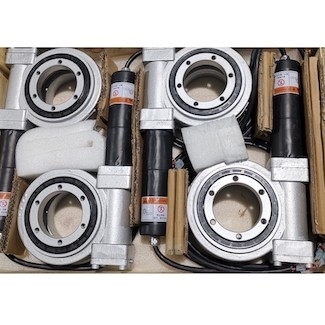

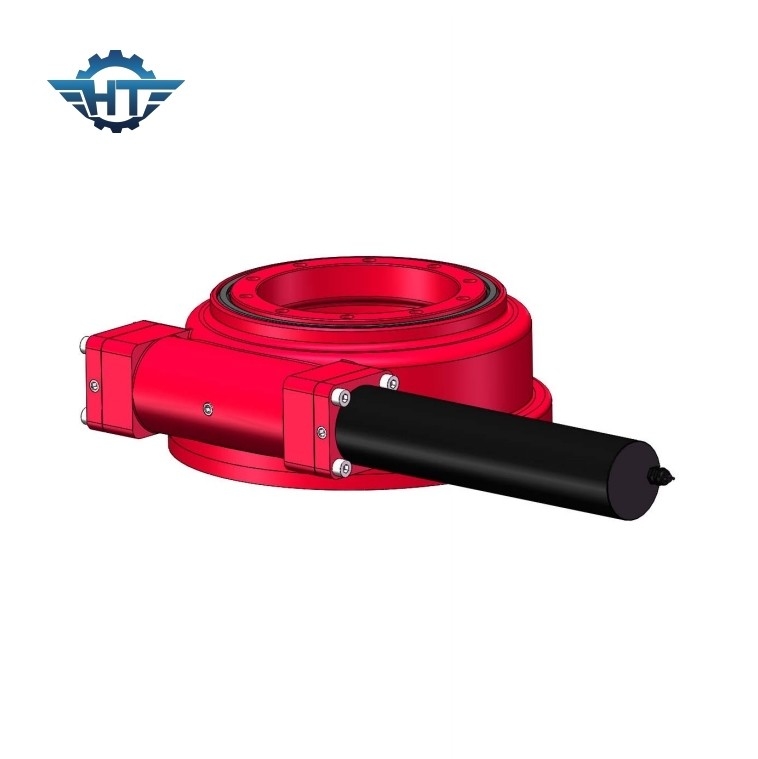

Drive Slewing Baja Keras 7 Inci Untuk Sistem Pelacakan Surya Sumbu Tunggal Datar
Deskripsi Hard Steel Slewing Drives
Rotary reducer (slew drive) terutama digunakan dalam mesin konstruksi rekayasa, serta energi matahari, energi angin dan berbagai operasi jangka panjang dari mesin pelacak otomatis, dan bahkan bidang robotika industri.Peredam putar terutama memiliki empat keunggulan berikut:
1. Peredam putar dari integrasi tinggi
Peredam putar sangat terintegrasi, peredam putar terbesar dan terkecil dapat menggerakkan mesin dengan celah beban puluhan kali, tetapi ukurannya, terutama ukuran aksial rantai transmisi tidak jauh berbeda, keunggulan ini memfasilitasi perataan bentuk struktural yang terhubung bagian dari drive seri, sehingga mengurangi seluruh peralatan mekanis.
2. Peredam Rotary Modular
Karena integrasi peredam putar yang tinggi, pengguna tidak perlu membentuk perangkat berputar untuk setiap bagian pengadaan dan pemrosesan, sampai batas tertentu juga mengurangi produksi produk pada awal proses persiapan, sehingga sangat meningkatkan tenaga kerja. produktifitas.
3. Keamanan peredam putar
Worm drive memiliki karakteristik self-locking terbalik, dapat mencapai self-locking terbalik, yaitu hanya oleh cacing untuk menggerakkan roda cacing.Karakteristik ini membuat peredam putar (slew drive) dapat digunakan secara luas dalam pengangkatan, pekerjaan udara dan peralatan lainnya, sambil meningkatkan konten ilmiah dan teknologi dari tuan rumah, tetapi juga meningkatkan stabilitas operasi tuan rumah dan faktor keamanan operasi. .Peredam Rotary (slew drive) mudah dipasang, mudah dirawat, dan menghemat ruang pemasangan ke tingkat yang lebih besar daripada produk putar tradisional.
4. Desain rangka utama peredam putar yang disederhanakan dibandingkan dengan transmisi roda gigi tradisional
Worm gear bisa mendapatkan rasio perlambatan yang relatif besar, dalam beberapa kasus, dapat menghemat bagian mainframe untuk host, sehingga mengurangi biaya pengadaan untuk pelanggan, tetapi juga sangat mengurangi tingkat pembangkitan kesalahan host.Sebagai struktur terintegrasi, peredam putar (slew drive) relatif baru, dan peningkatan integrasi tidak hanya membawa banyak keuntungan dalam aplikasi, tetapi juga menciptakan banyak kemudahan untuk pembuatan dan penggunaan, dan akan menjadi arah penelitian utama kami dalam meningkatkan presisi, daya tahan, dan semakin memperluas bidang penggunaannya di masa depan.
Parameter Kinerja Model SE
| Parameter Kinerja Model SE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) | Memiringkan torsi (kN.m) |
Memegang torsi (kN.m) |
Aksial Memuat (kN) |
radial Memuat (kN) |
Perbandingan | Efisiensi | presisi (derajat) |
AKU P | Bekerja Tep (℃) |
Mengunci sendiri | Bobot (kg) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 204 |
Parameter Penggerak Slewing SE7
| Model: | SE7 | Tempat asal | Changzhou, Cina |
| Merek | HANGTUO | Jenis | Diselubungi |
| Bahan | 42CrMo,50Mn | Torsi Keluaran | 2000 Nm |
| Torsi Momen Miring | 1,35 K Nm | Memegang Torsi | 1,32 K Nm |
| Peringkat Aksial Statis | 132 KN | Peringkat Radial Statis | 58 KN |
| Peringkat Aksial Dinamis | 66 KN | Peringkat Radial Dinamis | 38 KN |
| Perbandingan gigi | 57:1 | Efisiensi | 40% |
