Detail produk:
|
| Jenis: | Penggerak Slewing SE1 | Bahan: | 42CrMo, 50Mn |
|---|---|---|---|
| Jaminan: | 5 ~ 10 Tahun | ukuran: | 3 inci hingga 25 inci |
| Aplikasi: | Mesin Industri | Warna: | Pelanggan diperlukan |
| Struktur: | Sumbu Tunggal Tertutup | Perlindungan: | IP66 |
| Menyoroti: | Transmisi Worm Gear 1 Inches,Mesin Industri Solar Tracker Drive,1 Inches solar slew drive |
||

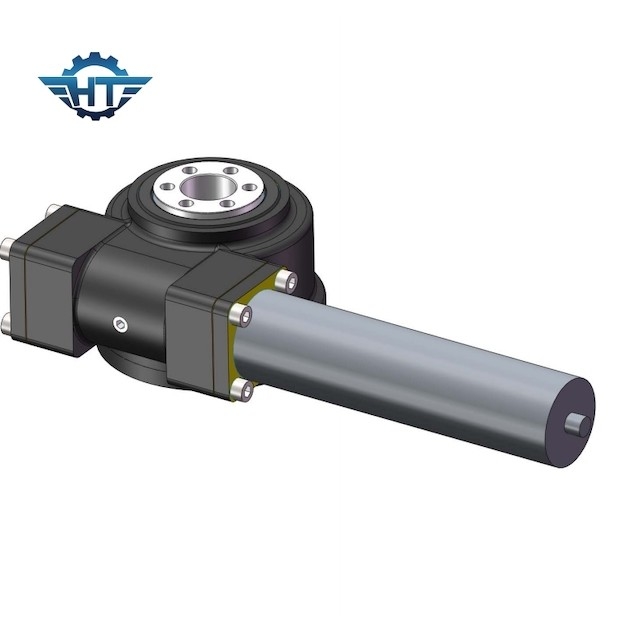

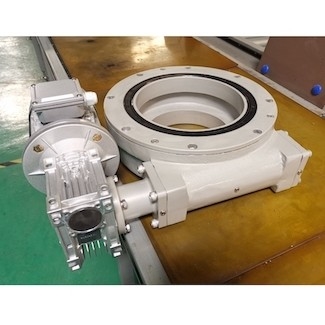

1 Inches Worm Drive Drive Slewing Kecil Untuk Energi Surya Dan Mesin Industri
Deskripsi Drive Worm Drive Slewing Kecil
Aplikasi umum umumnya mesin rekayasa dan konstruksi.Ini juga dapat diterapkan di matahari, angin, dan berbagai mesin pelacak otomatis yang membutuhkan operasi jangka panjang.Karena struktur yang kompak, rantai transmisi pendek, slew drive lebih mudah untuk mencapai akurasi tinggi dan kontrol digital yang lebih mudah, sehingga ada banyak aplikasi di bidang robot industri.Slew drive mudah digunakan dan mudah dipasang serta menghemat ruang.Ketika memilih drive slew yang sesuai, pertama-tama pertimbangkan apakah bantalan radial aksial, torsi guling dan parameter lainnya puas dengan penggunaan, kedua, kecepatan keluaran akhir drive slew tidak dapat melebihi 3 rpm, untuk memastikan masa pakai normal dari produk.
Parameter Kinerja Model SE
| Parameter Kinerja Model SE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) | Memiringkan torsi (kN.m) |
Memegang torsi (kN.m) |
Aksial Memuat (kN) |
radial Memuat (kN) |
Perbandingan | Efisiensi | presisi (derajat) |
AKU P | Bekerja Tep (℃) |
Mengunci sendiri | Bobot (kg) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 204 |
Metode Instalasi
Instalasi horizontal
Pemasangan slew drive terbalik pada sumbu azimuth direkomendasikan untuk aplikasi surya untuk memberikan perlindungan yang lebih baik dan meningkatkan perlindungan pada sumbu elevasi.Untuk aplikasi lain, orientasi pemasangan harus didasarkan pada evaluasi tingkat perlindungan dan harus memberikan perlindungan yang lebih baik.
instalasi vertikal
Direkomendasikan untuk memasang penggerak slewing dalam aplikasi surya dengan mengacu pada gambar terlampir untuk perlindungan yang lebih baik.Untuk aplikasi lain, orientasi pemasangan harus didasarkan pada evaluasi tingkat perlindungan dan harus memberikan perlindungan yang lebih baik.
