Detail produk:
|
| Bahan: | 50Mn, 42CrMo | Model: | SE21" |
|---|---|---|---|
| Perbandingan gigi: | 125: 1 | Nilai Torsi Keluaran: | 16 kNm |
| Torsi Miring: | 205 kNm | Efisiensi: | 40% |
| Warna: | RAL 9006 | Bahan Segel: | NBR+PVC |
| Menyoroti: | IP66 Enveloping Worm Gear Transmisi,Kelas Korosi Solar Slew Drive,C5 Kelas Korosi Motor Penggerak Slew |
||
IP66 Enveloping Worm Gear Transmission, Kelas Korosi C5 Untuk Sistem Pelacakan Surya

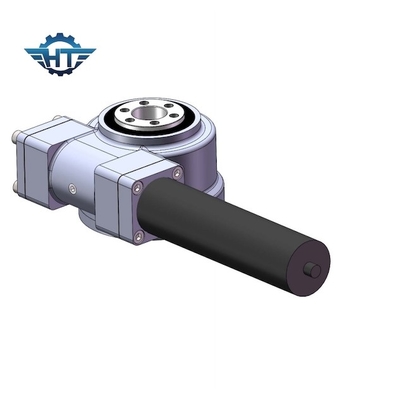

Deskripsi Enveloping Worm Gear Slew Drive
Bantalan slewing atau slew ring drive adalah bantalan elemen bergulir rotasi yang biasanya dapat menopang beban berat tetapi putarannya lambat.
Aplikasi drive slewing sangat luas dan telah meningkat secara signifikan.Dulu terutama digunakan untuk pertambangan dan konstruksi berat, sekarang aplikasi penggerak slewing mencakup energi surya, turbin angin, dan bahkan wahana hiburan.Industri beralih ke slew drive yang membutuhkan kekuatan, akurasi, keamanan, dan efisiensi yang luar biasa.
Parameter Kinerja Model SE
| Parameter Kinerja Model SE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) | Memiringkan torsi (kN.m) |
Memegang torsi (kN.m) |
Aksial Memuat (kN) |
radial Memuat (kN) |
Perbandingan | Efisiensi | presisi (derajat) |
AKU P | Bekerja Tep (℃) |
Mengunci sendiri | Bobot (kg) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 204 |
Fitur
1. Bisa mendapatkan rasio transmisi yang besar
2. Desain yang lebih kompak
3. Lebih banyak kontak gigi dengan menggunakan cacing amplop, transmisi meshing multi-gigi membuatnya berjalan lancar dengan kebisingan rendah.
4. Self-locking, dapat mewujudkan self-locking terbalik, yaitu, hanya cacing untuk menggerakkan roda cacing.Dengan fitur ini, mekanisme worm yang digunakan pada alat berat dapat memainkan peran perlindungan keselamatan.
5. Efisiensi transmisi tinggi, lebih sedikit keausan.
Aplikasi
Mesin rekayasa adalah tempat yang paling banyak digunakan untuk bantalan slewing, seperti mesin pemindah tanah, ekskavator, mesin disintegrasi, stacker reclaimer, grader, penggiling jalan, mesin bor bertenaga, mesin bor batu, dll.
