Detail produk:
|
| Sumber Daya listrik: | Motor DC 24V | Model: | SE7 |
|---|---|---|---|
| Tempat asal: | Changzhou, Cina | Konstruksi: | Perumahan tertutup |
| Aplikasi: | Energi matahari | Perbandingan: | 57:1 |
| Kelas IP: | IP66 | Jaminan: | 5 tahun |
| Menyoroti: | Transmisi Worm Gear Energi Surya,Transmisi Worm Gear SE7,SE7 slewing bearing drive |
||

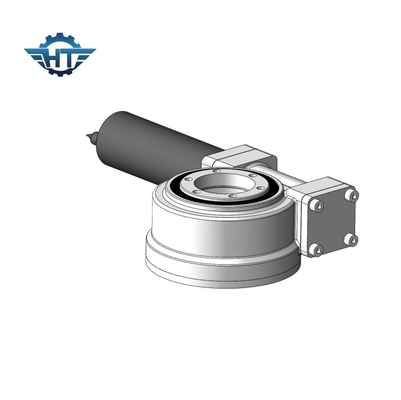

7 Inches Worm Gear Drive Slew Kecil, Rasio Transmisi Besar Untuk Energi Surya
Deskripsi Worm Gear Small Slew Drives
Drive slewing gigi cacing, juga disebut sebagai peredam slewing.Ini biasanya terdiri dari cacing, bantalan slewing, perumahan, adaptor motor, tutup ujung dan komponen lainnya.Dengan mengadopsi bantalan slewing sebagai komponen intinya, penggerak slewing dapat menahan gaya aksial, gaya radial dan momen miring secara bersamaan.Dibandingkan dengan penggerak slewing seri SE, seri WEA memiliki keunggulan kinerja pelindung yang lebih baik, torsi transmisi yang besar, ketahanan benturan yang lebih baik, dan masa pakai yang lama.
Worm gear slewing drive secara luas diterapkan di bagian mesin yang relatif berputar seperti mesin kerja udara, truk derek, Bor batu, mesin bor menggenggam mesin kayu, mesin cetak kode dan bidang energi surya seperti sistem pelacakan surya, CSP, CPV.
Parameter Kinerja Model SE
| Parameter Kinerja Model SE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) | Memiringkan torsi (kN.m) |
Memegang torsi (kN.m) |
Aksial Memuat (kN) |
radial Memuat (kN) |
Perbandingan | Efisiensi | presisi (derajat) |
AKU P | Bekerja Tep (℃) |
Mengunci sendiri | Bobot (kg) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 204 |
Aplikasi
Penggerak slewing mampu menahan beban aksial, beban radial, dan momen miring yang lebih besar.Meja putar atau bingkai digerakkan oleh penggerak slewing untuk berputar dalam azimuth dan elevasi.
Untuk energi surya: Ini dirancang dalam sistem pelacakan surya untuk meningkatkan efisiensi pembangkit listrik.
Penggunaan industri: Terutama digunakan untuk menggerakkan dua objek yang berputar relatif satu sama lain pada 360 °.
