Detail produk:
|
| Model: | VE5 | Perbandingan gigi: | 37:1 |
|---|---|---|---|
| Aplikasi: | Pelacak Surya | Tempat asal: | Changzhou, Cina |
| Sopir: | Motor Roda Gigi Planetary | Sertifikat: | ISO9001, CE |
| Instalasi: | vertikal, horizontal | Pemeliharaan: | Bebas |
| Warna: | seperti yang diminta | Reaksi: | 0,15 derajat |
| Menyoroti: | Drive Slewing Motor Kecepatan Rendah Vertikal,Motor Slewing Drive ISO9001,drive slew listrik ISO9001 |
||

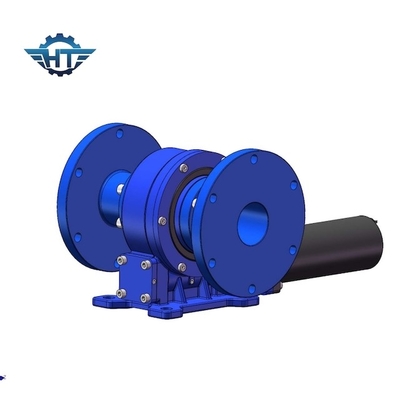

Drive Slewing Kecepatan Rendah Vertikal, IP66 5 Inci Untuk Sistem Pemasangan Tanah Kecil

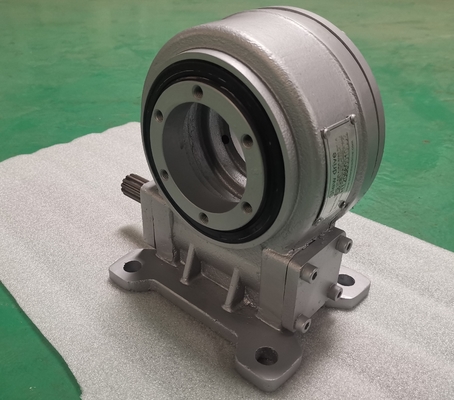

Deskripsi Penggerak Slewing Berkecepatan Rendah
Peredam putar dapat menahan gaya aksial besar, gaya radial dan momen tip, dan dapat mendorong meja putar atau braket untuk berputar secara horizontal dan pada sudut pitch.Penggunaan roda gigi penggerak cacing untuk mencapai deselerasi.Didorong oleh motor, cacing menggerakkan cincin luar bantalan slewing untuk berputar, cincin luar mengeluarkan torsi melalui flensa, dan cincin bagian dalam bantalan slewing dipasang di alas.Ini digunakan dalam desain struktural braket pelacakan surya, menggerakkan sistem pembangkit listrik untuk melacak efisiensi pembangkit listrik tenaga surya, dan mesin konstruksi menggerakkan dua objek yang relatif berputar untuk berputar 360 derajat sesuka hati.
| Model | VE5 | Tempat asal | Changzhou, Cina |
| Merek | HT | Jenis | Diselubungi |
| Bahan | 42CrMo,50Mn | Torsi Keluaran | 600 Nm |
| Torsi Momen Miring | 5 K Nm | Memegang Torsi | 9.2 K Nm |
| Peringkat Aksial Statis | 16 KN | Peringkat Radial Statis | 27 KN |
| Peringkat Aksial Dinamis | 8 KN | Peringkat Radial Dinamis | 14 KN |
| Perbandingan gigi | 37:1 | Efisiensi | 40% |
Parameter Kinerja Model VE
| Parameter Kinerja Model VE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) | Memegang Torsi (kN.m) | Torsi Miring (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (Derajat) |
AKU P | Tep Kerja (℃) | Mengunci sendiri | Berat (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 251 kg |
Aplikasi
Sistem pelacakan surya
Sebagai energi bersih dan terbarukan, energi surya telah digunakan lebih dan lebih, terutama pelacakan teknologi pembangkit listrik fotovoltaik adalah teknologi pemanfaatan energi surya muncul mengikuti teknologi pembangkit listrik fotovoltaik konvensional.
Sistem pelacakan surya dapat menjaga panel fotovoltaik menghadap matahari sebanyak mungkin, meningkatkan pembangkit listrik modul fotovoltaik surya, secara efektif mengurangi biaya investasi sistem pembangkit listrik fotovoltaik, dan meningkatkan tingkat pemanfaatan modul fotovoltaik surya.Struktur transmisi yang digunakan untuk menghubungkan peralatan listrik dan panel fotovoltaik dalam sistem fotovoltaik tradisional memiliki kelemahan struktur yang kompleks dan biaya tinggi.
