Detail produk:
|
| Model: | 14 inci | Perbandingan gigi: | 102: 1 |
|---|---|---|---|
| Efisiensi: | 40% | Jenis: | seri horizontal |
| Aplikasi: | generator angin | Layanan OEM: | Tersedia |
| Sopir: | hidrolik, listrik | kelas IP: | IP66 |
| Menyoroti: | 17 Inches Enclosed Slewing Drive,Enclosed Slewing Drive IP66,Horizontal Mounted electric slew drive |
||

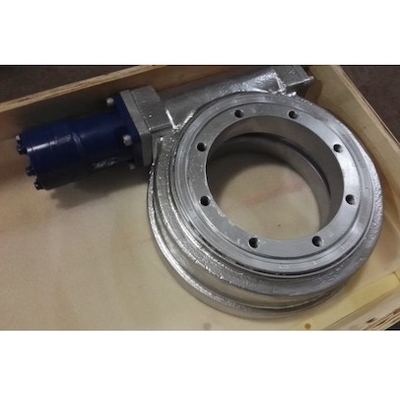

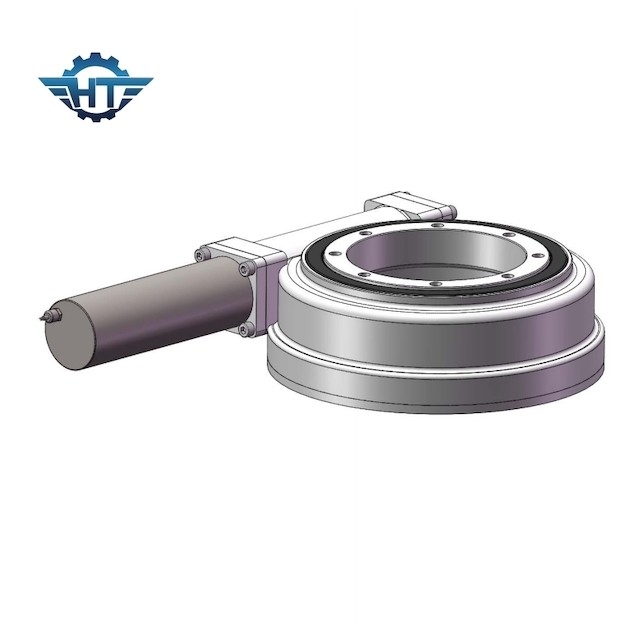

17 Inches Hidrolik Tertutup Slew Drive, IP66 Horizontal Dipasang Untuk Generator Angin
Penggerak Slew Tertutup HidraulikKeterangan
Slew drive dengan motor hidrolik terutama diterapkan pada mesin pelabuhan, mesin pertambangan, mesin las, kendaraan konstruksi, kendaraan modular, sistem tenaga angin, dll. Dengan mengadopsi bantalan slewing sebagai komponen intinya, penggerak slewing dapat menahan gaya aksial, gaya radial, dan momen miring serentak.
Fitur
1. Rasio transmisi yang besar dapat diperoleh, yang lebih kompak daripada mekanisme roda gigi heliks poros yang terhuyung-huyung.
2. Permukaan gigi meshing dari dua roda berada dalam kontak garis, dan daya dukungnya jauh lebih tinggi daripada mekanisme roda gigi heliks poros yang terhuyung-huyung.
3. Drive cacing setara dengan drive sekrup, yang merupakan drive meshing multi-gigi, sehingga drive stabil dan kebisingannya kecil.
4. Ini mengunci sendiri.Ketika sudut timbal cacing kurang dari sudut gesekan yang setara antara gigi meshing gear, mekanisme memiliki sifat mengunci sendiri dan dapat mencapai penguncian sendiri terbalik, yaitu, hanya cacing yang dapat menggerakkan cacing, tetapi tidak cacing. .Seperti mekanisme cacing self-locking yang digunakan dalam mesin beratnya, self-locking terbaliknya dapat berperan dalam perlindungan keselamatan.
5. Efisiensi transmisi rendah dan keausan lebih serius.Ketika roda gigi cacing terlibat dalam transmisi, kecepatan geser relatif antara gigi roda gigi meshing besar, sehingga kehilangan gesekan besar dan efisiensinya rendah.Di sisi lain, kecepatan geser relatif menyebabkan keausan serius dan pembentukan panas pada permukaan gigi.Untuk menghilangkan panas dan mengurangi keausan, sering digunakan bahan yang lebih mahal dengan sifat anti-gesekan dan anti-aus yang baik serta perangkat pelumas yang baik, sehingga biayanya tinggi..
6. Gaya aksial cacing itu besar
Parameter Kinerja Model SE
| Parameter Kinerja Model SE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) | Memiringkan torsi (kN.m) |
Memegang torsi (kN.m) |
Aksial Memuat (kN) |
radial Memuat (kN) |
Perbandingan | Efisiensi | presisi (derajat) |
AKU P | Bekerja Tep (℃) |
Mengunci sendiri | Bobot (kg) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 204 |
Aplikasi
1. Trailer modular
2. Semua jenis derek
3. Platform kerja udara
4. Sistem tenaga angin
