Detail produk:
|
| Model: | 9 inci | Perbandingan gigi: | 61: 1 |
|---|---|---|---|
| Efisiensi: | 40% | Jenis: | Horisontal vertikal |
| Aplikasi: | Mesin Industri yang Dapat Diputar | Motor: | Motor Hidrolik |
| kelas IP: | IP66 | Reaksi: | 0,15 derajat |
| Menyoroti: | Compact Worm Drive Slew Ring,9 "Worm Drive Slew Ring,Compact slew drive motor |
||

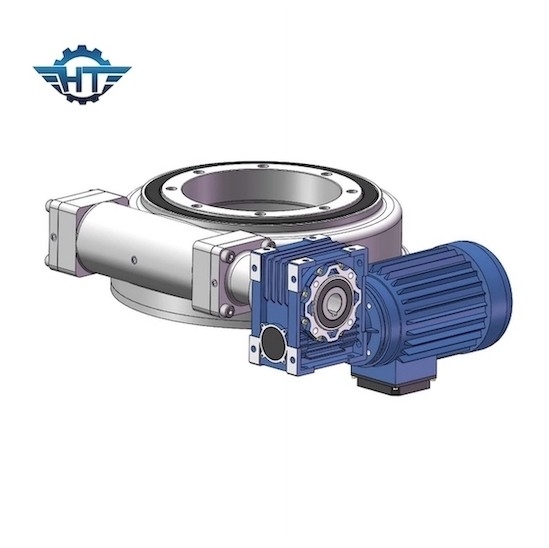

9 Inci Compact Slewing Drives, Akurasi Tinggi Untuk Mesin Industri yang Dapat Diputar
Deskripsi Drive Slewing Ringkas
Peredam slewing adalah produk yang ditingkatkan dari bantalan slewing, yang biasanya terdiri dari cacing, bantalan slewing turbin, casing, dan sumber daya.Shell terbuat dari baja cor berkualitas tinggi dengan kekuatan yang sangat tinggi.Roda gigi cacing dan cacing semuanya terbuat dari 42CrMo dan didesalinasi oleh ion cahaya.Kekuatan ketahanan aus lebih tinggi daripada bahan nitridasi gas domestik tradisional 50Mn, yang mirip dengan cacing toroidal pembungkus domestik lainnya.Lebih kuat dari kekerasan, masa pakai lebih lama.
Parameter Kinerja Model SE
| Parameter Kinerja Model SE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) | Memiringkan torsi (kN.m) |
Memegang torsi (kN.m) |
Aksial Memuat (kN) |
radial Memuat (kN) |
Perbandingan | Efisiensi | presisi (derajat) |
AKU P | Bekerja Tep (℃) |
Mengunci sendiri | Bobot (kg) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 204 |
Keuntungan
Torsi tinggi
Kelas IP tinggi
Performa yang stabil dan andal
Momen guling yang kuat
Mengadopsi drive cacing yang menyelimuti
Kontak multi gigi, kapasitas beban tinggi
Fungsi penguncian sendiri
Aplikasi
Produk ini dapat digunakan untuk kendaraan pengangkut flatbed, derek kayu, derek satu kolom, pengangkat balok, derek yang dipasang di truk, kendaraan kerja udara, energi surya untuk inspeksi surya, peralatan otomasi dan peralatan mekanis lainnya;dalam industri pembangkit listrik fotovoltaik surya, penggerak putar umumnya dilengkapi dengan motor roda gigi planet DC atau motor roda gigi AC terutama digunakan;dalam mesin konstruksi, motor hidrolik terutama digunakan sebagai sistem penggerak daya.
