Detail produk:
|
| Model: | SE12 Inci | Perbandingan gigi: | 78: 1 |
|---|---|---|---|
| Aplikasi: | Excavator Kecil | Tempat asal: | Changzhou, Cina |
| Sopir: | Motor Hidrolik, Motor Servo | Sertifikat: | ISO9001, CE |
| Instalasi: | Vertikal | Pemeliharaan: | Bebas |
| Warna: | seperti yang diminta | Reaksi: | 0,1 derajat |
| Menyoroti: | Penggerak Slew Hidrolik Excavator Kecil,Penggerak Slewing Sumbu Tunggal 61Kg,Penggerak Slewing Vertikal Excavator Kecil |
||

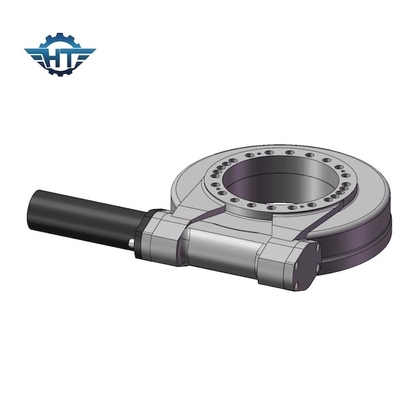

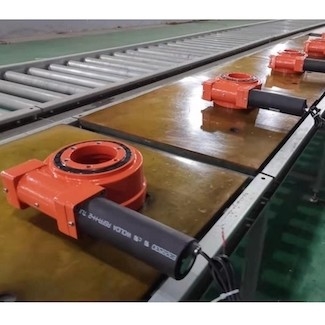

SE12 Single Worm Gear slewing drive Dengan Motor Hidrolik Untuk Excavator Kecil
Deskripsi Produk
Mesin konstruksi, derek kendaraan, pengangkut pelat berat, kendaraan kerja udara, kendaraan kereta api, kendaraan hisap, cakar putar, kendaraan pendeteksi jembatan, pengangkat besi sedang, tenaga angin dan energi matahari.
Parameter Kinerja Model SE
| Parameter Kinerja Model SE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) |
Memiringkan torsi (kN.m) |
Memegang torsi (kN.m) |
Aksial Memuat (kN) |
radial Memuat (kN) |
Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep (℃) |
Mengunci sendiri |
Bobot (kg) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 204 |
Aplikasi
1. Bidang truk balok
Komponen inti rakitan rotari truk balok tradisional sebagian besar menggunakan produk bantalan slewing tradisional, dibandingkan dengan penggerak slew, kapasitas anti-korosi tidak terlalu ideal, untuk sistem kemudi yang mengandalkan silinder hidrolik untuk mendorong ban, kisaran sudut rotasi ban adalah sangat terbatas karena dukungan putar tidak memiliki perumahan outsourcing.Pemilihan perangkat penggerak slew sebagai bagian putar tidak hanya dapat meningkatkan ketahanan korosi komponen, tetapi juga meningkatkan sudut kemudi setiap set ban.
2. Bidang kendaraan kerja udara
Kendaraan udara adalah bidang penggunaan penting dari slew drive, biasanya kendaraan udara membutuhkan tuan rumah yang memiliki faktor keamanan yang tinggi, keselamatan tinggi slew drive (gigi cacing dan penguncian diri cacing) adalah mayoritas pengguna untuk memilihnya sebagai aksesori platform udara.Di sisi lain, drive slew gear Worm memiliki rasio kecepatan transmisi yang besar, sehingga meningkatkan faktor keamanan host pada saat yang sama, tetapi juga untuk host menghilangkan sekelompok peredam roda gigi cacing, sehingga mengurangi biaya produksi host.
3. Bidang pembangkit listrik fotovoltaik
Pembangkit listrik fotovoltaik adalah area aplikasi penting dari slew drive, penggunaan slew drive sebagai bagian yang berputar dari modul fotovoltaik surya, sesuai dengan posisi matahari yang berbeda di siang hari untuk membuat penyesuaian yang tepat dari azimuth dan ketinggian sistem, untuk mendapatkan sudut penerimaan terbaik dari waktu ke waktu.
4. Bidang pembangkit listrik tenaga angin
Ini sama dengan pembangkit listrik fotovoltaik, slew drive dapat diterapkan pada bagian yaw turbin angin, untuk mencapai tingkat rotasi mekanisme, sehingga dapat menyesuaikan sudut penerimaan dengan lebih baik.
5. Alat Cakar Mesin Konstruksi
Peralatan bantu mesin konstruksi adalah bidang aplikasi baru dari slew drive, penggunaan slew drive sebagai cakar mekanisme berputar, sehingga struktur desain lebih ringkas, lebih kondusif untuk digunakan dan dirawat, pada saat yang sama transmisi roda gigi cacing memiliki besar rasio deselerasi, sehingga akurasi posisi cakar dan mesin konstruksi lainnya telah sangat ditingkatkan.
