Detail produk:
|
| Perbandingan gigi: | 61: 1 | Efisiensi: | 40% |
|---|---|---|---|
| Jenis: | Diselubungi | Aplikasi: | Mesin Konstruksi |
| Layanan OEM: | Tersedia | Sopir: | Motor Hidrolik |
| Kelas IP: | IP66 | Warna: | seperti yang diminta |
| Menyoroti: | Self Locking Worm Slewing Drive,Worm Slewing Drive SE9,Drive Slewing Motor Hidrolik |
||

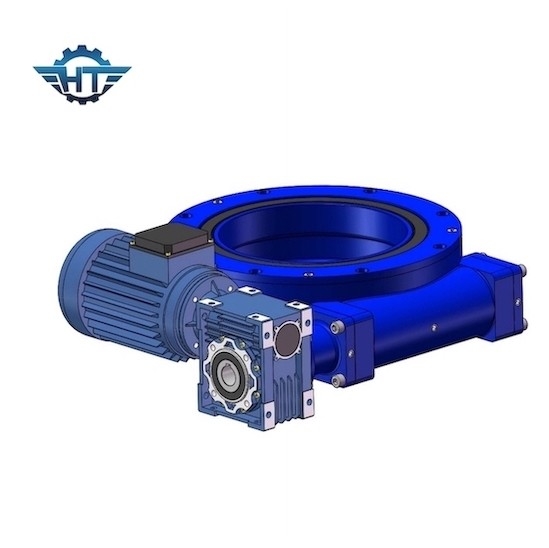

SE9 Single Worm Self Locking Slewing Drive, SE9 Dengan Motor Hidrolik Untuk Excavator
Keterangan
Sebagai sumber tenaga, motor slew biasanya berupa motor roda gigi planetary DC atau motor roda gigi AC atau motor roda gigi hidrolik.Motor hidrolik AC terutama digunakan dalam mesin konstruksi sebagai sistem penggerak daya.Karena komponen inti adalah penggerak ring slewing, girboks slewing dapat dengan mudah menahan gaya aksial dan radial.
Slew drive adalah jenis baru dari produk slew.Ini terdiri dari cacing, cincin slewing, rumah tertutup total, motor listrik atau hidrolik.Bagian inti adalah cincin slewing, sehingga dapat menahan pemuatan aksial, pemuatan radial, dan momen titling pada saat yang bersamaan.Bandingkan dengan produk slew tradisional, slew drive mudah dipasang dan dirawat, juga dapat menghemat lebih banyak ruang.Aplikasi khas dari slew drive kami meliputi mesin pertanian, mesin konstruksi, sistem konveyor, derek, rig pengeboran, pertambangan, militer, kapal keruk, taman hiburan, sistem pembangkit tenaga surya, dan bidang energi baru lainnya.
Parameter Kinerja Model SE
| Parameter Kinerja Model SE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) |
Memiringkan torsi (kN.m) |
Memegang torsi (kN.m) |
Aksial Memuat (kN) |
radial Memuat (kN) |
Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep (℃) |
Mengunci sendiri |
Bobot (kg) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 204 |
Fitur Utama
1. Sistem yang siap dipasang dengan cincin slewing terintegrasi dan mudah diintegrasikan ke dalam aplikasi yang ada
2. Mengurangi biaya perawatan
3. Paket ringkas untuk instalasi hemat tempat
4. Tersedia dengan flensa untuk semua motor listrik standar dan motor hidrolik
5. Didorong oleh cacing
6. Sistem raceway tertutup
7. Konstruksi modular memungkinkan modifikasi yang sangat cepat
8. Extended life-Housing yang sepenuhnya menutupi gearing (penampung gemuk, perlindungan terhadap kontaminasi dan kontak)
9. Kapasitas beban maksimum dalam desain yang ringkas
