Detail produk:
|
| Struktur: | cacing dan wormwheel | Bahan: | 42CrMo, QT |
|---|---|---|---|
| Jaminan: | 5 tahun | Aplikasi: | Sistem Tenaga Surya Parabola |
| merek dagang: | Disesuaikan | Warna: | Disesuaikan |
| Tegangan motor: | 24V DC | Waktu sampel: | 3~15 Hari |
| Menyoroti: | Small Worm Dual Axis Slew Drive,CSP Heliostat Dual Axis Slew Drive,CSP Heliostat drive slew kecil |
||

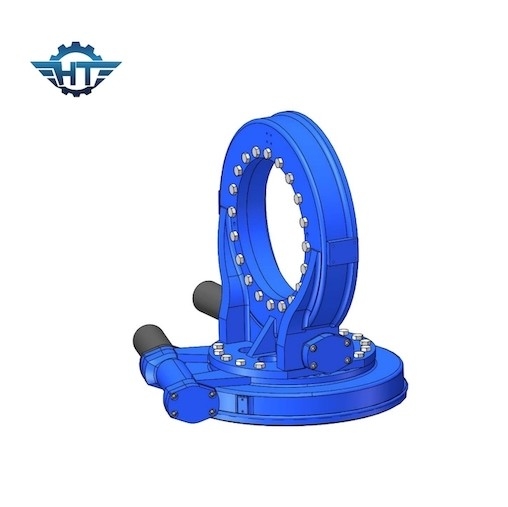

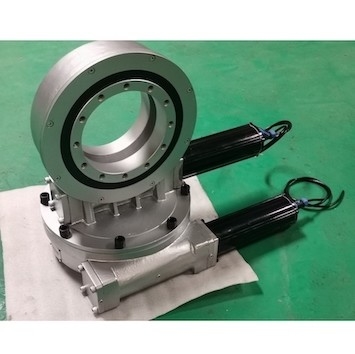

Drive Ring Slewing Worm Gear Kecil Untuk Heliostat CSP Dan Sistem Tenaga Surya Parabola
Deskripsi Slewing Ring Drive
Drive slewing seri SDE kami terutama digunakan untuk sistem pelacakan surya PV, STP, CSP, model ini adalah sumbu ganda untuk arah horizontal dan elevasi.Hal ini dapat digunakan untuk 10 meter persegi panel surya.Kami berkomitmen untuk meneliti, mengembangkan, dan menerapkan drive slewing presisi berkualitas tinggi, kami menyediakan sumbu tunggal horizontal yang andal, bantalan slewing sumbu ganda, dan drive slewing untuk sistem pelacakan surya, pelacakan surya CSP, CPV, dll. Produk profesional dan berkualitas tinggi kami juga akan diterapkan dengan baik sebagai solusi mantap pada platform kerja udara, truk derek, ambil kayu, rig pengeboran, peralatan semprot, kendaraan modul hidrolik, jalur perakitan otomatis, sistem angin yaw, dll.
Parameter Kinerja Drive Slewing Model SDE
| Parameter Kinerja Model SDE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) |
Torsi Miring (kN.m) |
Memegang Torsi (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep (℃) |
Mengunci sendiri | Berat (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 705kg |
Aplikasi
Sistem menara CSP
Karena ada banyak cermin menara, jumlah peredam putar adalah yang paling banyak di proyek menara.Pembangkit listrik menara mengadopsi peredam putar sebagai komponen penggerak di azimuth horizontal di seluruh dunia, dan sudut pitch dapat dipilih dari batang dorong atau peredam putar.Produsen EPC pembangkit listrik termal yang berbeda mengadopsi desain struktural yang berbeda.Karena pembangkit listrik menara dilengkapi dengan banyak reflektor surya besar di area yang luas dari situs, masing-masing dilengkapi dengan mekanisme pelacakan, yang secara akurat dapat memantulkan sinar matahari ke penerima di atas menara tinggi.Ini mengedepankan persyaratan yang lebih tinggi pada akurasi transmisi mekanis, masa pakai, bebas perawatan, dan kekakuan perangkat penggerak putar.
