Detail produk:
|
| Nama merek: | Hangtuo | Bahan Gigi Cacing: | 50Mn, 42CrMo |
|---|---|---|---|
| tipe produk: | sumbu tunggal | Sertifikat: | ISO9001, CE |
| Motor: | seperti yang diminta | Pemeliharaan: | Internal 5 Tahun |
| Warna: | seperti yang diminta | Kunci diri: | Ya |
| Menyoroti: | 9 "Gearbox Slew Drive Horizontal,Gearbox Slew Drive 50Mn 42CrMo,drive cacing hidrolik 50Mn 42CrMo |
||

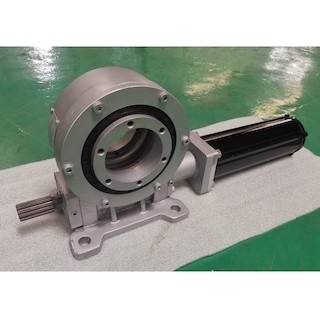

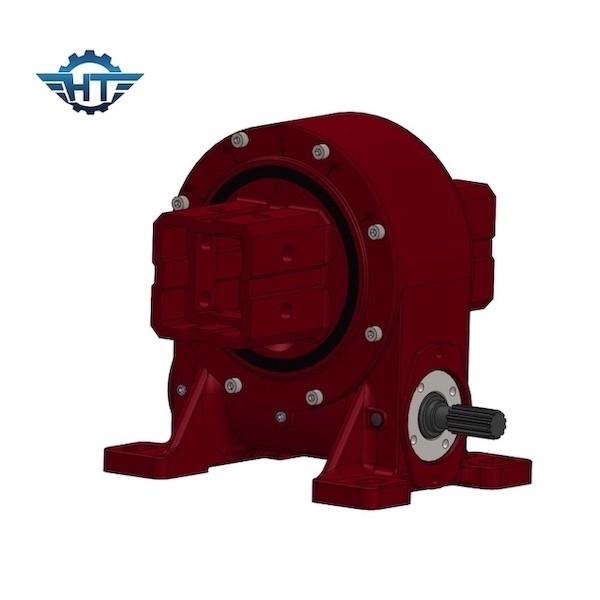

VE9 Horizontal Custom Worm Gear Slew Drive Untuk Sistem Pelacakan Energi Surya Tanah PV
Deskripsi Worm Gear Standar
Slewing drive adalah jenis produk slewing baru, yang biasanya terdiri dari worm, bantalan slewing, housing, motor, dan komponen lainnya.Karena komponen inti mengadopsi bantalan slewing, ia dapat menahan gaya aksial, gaya radial, dan momen guling pada saat yang bersamaan.
Parameter Kinerja Model VE
| Parameter Kinerja Model VE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) | Memegang Torsi (kN.m) | Torsi Miring (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (Derajat) |
AKU P | Tep Kerja (℃) | Mengunci sendiri | Berat (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 251 kg |
Aplikasi
1. pelacak tip
Pelacak kemiringan adalah yang paling sederhana untuk dibuat dan diputar di sekitar sumbu timur - barat.Panel surya naik atau turun (biasanya secara manual dua kali setahun) ke arah cakrawala, sehingga sudut ke tanah secara statistik optimal menurut musim.Pelacak ini menawarkan peningkatan produksi kurang dari 10%, jarang membenarkan servomekanisme.
2. pelacak tunggal horizontal
Pelacak Flat Single bertujuan untuk mengikuti matahari di seluruh langit dalam perjalanan sehari-hari mereka, terlepas dari musim penggunaan.Dalam hal ini, sumbu rotasi adalah utara-selatan, sedangkan ketinggian Matahari di atas cakrawala diabaikan.Pelacak ini sangat cocok untuk negara dengan garis lintang rendah, di mana jalur matahari rata-rata lebih lebar sepanjang tahun.Rotasi yang diperlukan untuk struktur ini lebih lebar dari kemiringan, terkadang hingga ± 60 °.Hal ini memungkinkan untuk meningkatkan produksi energi sekitar 15%, dibandingkan dengan sistem fotovoltaik tetap.
3. pelacak sumbu ganda
Pelacak surya dengan dua derajat kebebasan
Pelacak surya paling canggih memiliki dua derajat kebebasan, dengan tujuan menyelaraskan panel fotovoltaik ortogonal dengan sinar matahari secara real time.Cara termurah, tetapi bukan satu-satunya, untuk melakukannya adalah memasang satu pelacak di pelacak lainnya.Dengan solar tracker ini terjadi peningkatan produksi listrik yang mencapai hingga 35%-40%.
