Detail produk:
|
| Model: | SE3 | Jenis: | Worm dan Gear |
|---|---|---|---|
| warna: | seperti yang diminta | Perbandingan gigi: | 31: 1 |
| OEM: | Tersedia | Bahan: | QT dan 42CRMO |
| sertifikat: | ISO9001, CE | Lukisan: | Tersedia |
| Menyoroti: | SE3 Worm Gear Drive,Worm Gear Drive PV System,SE3 worm drive slew ring |
||

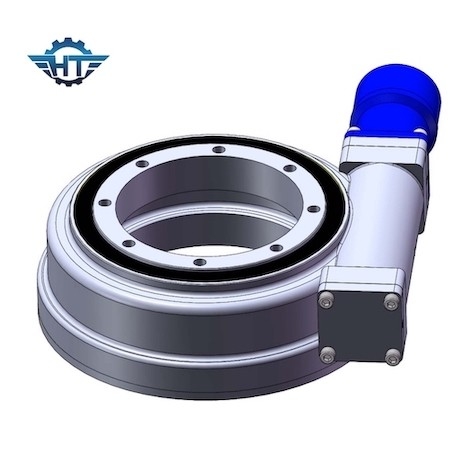

SE3 Hourglass Worm Gear Drive Untuk PV Power Sun Tracking Solar Panel System
Deskripsi Drive Worm Gear Slewing
Seiring dengan kemajuan teknologi, semakin banyak penggerak slewing yang menggunakan teknologi cacing jam pasir, di mana cacing dibentuk untuk memasukkan lebih banyak gigi ke roda gigi, sehingga torsi diimpor dan reaksi balik berkurang.
Peningkatan keterlibatan gigi ini menghasilkan kekuatan, efisiensi, dan daya tahan yang lebih besar. Penggerak slewing menggunakan teknologi cacing standar di mana cacing pada horizontal, rasio kecepatan poros tergantung pada hubungan antara jumlah benang pada cacing dan jumlah gigi di gigi cacing.
Bagaimana cara memasang drive slewing?
1. Bersihkan struktur pemasangan, misal dari pengelasan, galvanisasi, residu, kotoran, dll.
2. Angkat slew drive dengan baut mata.
3. Slew drive harus dipasang dalam kondisi tanpa beban.
4. Prosedur berikut harus diikuti untuk menghindari penyimpangan antara gaya pengencangan baut.
5. Oleskan cairan pengunci ulir ke ulir.
6. Letakkan cairan pengunci ulir pada celah ulir meminta bagian yang pas sepenuhnya.
7. Pasang baut secara melintang.Lihat pola umum dalam sketsa di bawah tentang bagaimana baut mendapatkan torsi dalam urutan melintang.Mulailah dengan cincin dalam atau luar.Lakukan pengencangan melintang pada semua baut hingga 30% dari torsi pengencangan.Kemudian ulangi torsi melintang hingga 80% dari torsi pengencangan.Akhirnya torsi melintang menjadi 100% dari torsi pengencangan.
Parameter Kinerja seri SE
| Parameter Kinerja Model SE | ||||||||||||
| Model |
Nilai Keluaran Torsi (Nm) |
Memiringkan torsi (Nm) |
Memegang torsi (Nm) |
Aksial Memuat (kN) |
radial Memuat (kN) |
Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep. (℃) |
Diri sendiri- penguncian |
Bobot (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | 0.1 | 66 | -40～+120 | Ya |
204 |
Aplikasi
Ada banyak aplikasi di mana penggerak putar dapat digunakan, yang utama karena sangat cocok untuk aplikasi yang memerlukan beban untuk mempertahankan daya dan torsi rotasi.
Slewing drive banyak digunakan di area kedirgantaraan, sistem tenaga surya, turbin angin, sistem penyiaran satelit, dan mesin rekayasa seperti truk derek, dan lift manusia, dll. Baru-baru ini, telah banyak digunakan dalam sistem pembangkit listrik fotovoltaik, kendaraan khusus, truk panel datar tugas berat, derek kontainer, derek yang dipasang di truk, derek mobil dan kendaraan udara, derek, derek gantry, pembangkit listrik tenaga angin kecil, komunikasi ruang angkasa, penerima satelit, dll.
