Detail produk:
|
| Perbandingan gigi: | 31: 1 | Gear Motor: | Motor Listrik |
|---|---|---|---|
| Tempat asal: | Changzhou, Cina | Struktur: | Diarahkan Cacing |
| Masa hidup: | 30 tahun | Paket Transportasi: | Peti kayu |
| Penggunaan: | Sistem Pelacakan Surya Satu Sumbu | Lindungi Gelar: | IP66 |
| Menyoroti: | Zero Backlash Small Slew Drive,CSP CPV Small Slew Drive,Zero Backlash Single Axis Slewing Drive |
||

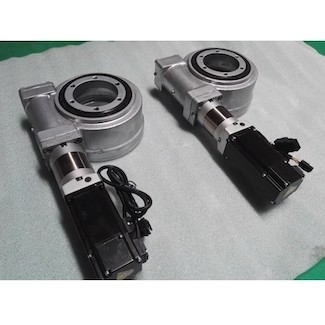

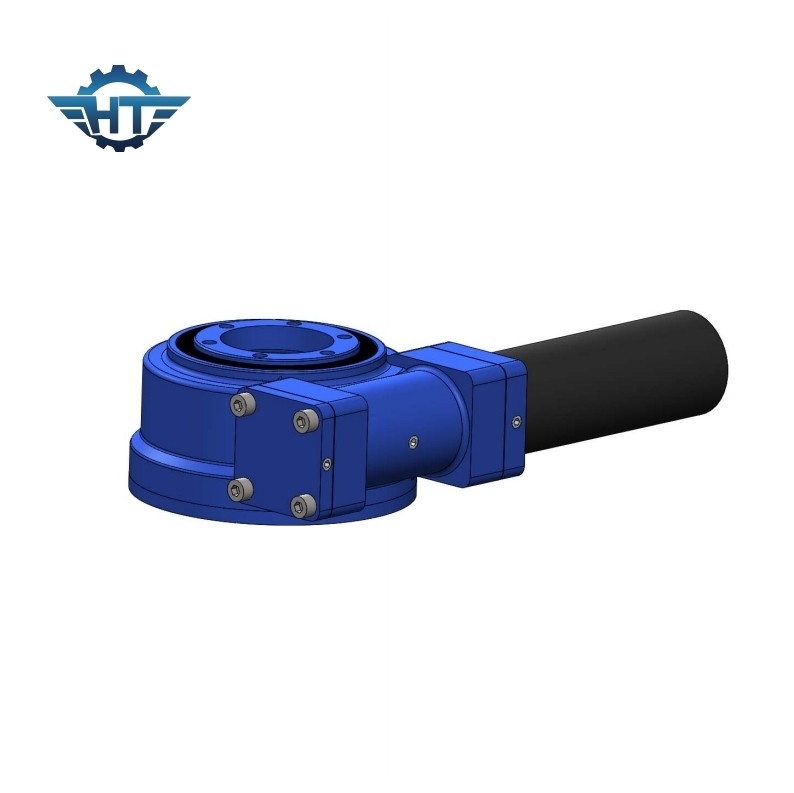

SE3 Zero Backlash Hourglass Worm Gear Drive Untuk Sistem Pelacakan Surya Satu Sumbu
Deskripsi Worm Gear Set
Penggerak slewing sumbu tunggal SE adalah komponen penting dalam sistem pelacakan surya sumbu tunggal dan sistem pelacakan matahari sumbu ganda.Selain itu, dengan backlash yang sempurna dan tinggi, juga dapat diterapkan pada sistem CSP dan CPV, energi angin, antena yang membutuhkan backlash lebih tinggi.
Apa itu Pelacak Surya Sumbu Tunggal
Pelacak sumbu tunggal mengarahkan modul PV di sepanjang satu sumbu rotasi, bergerak horizontal dari timur ke barat saat matahari bergerak.Memindahkan modul PV ini memerlukan penawaran peredam beban dan torsi rotasi – sesuatu yang hanya dapat ditawarkan oleh penggerak slewing yang sangat khusus.Penggerak slewing yang diterapkan dengan teknologi cacing jam pasir dapat melibatkan lebih banyak gigi pada garis pitch ring roda gigi, menawarkan jumlah kekuatan, daya tahan, dan kinerja maksimum.Ini memastikan pelacak memiliki masa pakai lapangan terpanjang dengan jumlah waktu henti atau biaya pemeliharaan paling sedikit.
Parameter Kinerja seri SE
| Parameter Kinerja Model SE | ||||||||||||
| Model |
Nilai Keluaran Torsi (Nm) |
Memiringkan torsi (Nm) |
Memegang torsi (Nm) |
Aksial Memuat (kN) |
radial Memuat (kN) |
Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep. (℃) |
Diri sendiri- penguncian |
Bobot (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 204 |
Aplikasi
Ada empat jenis sistem pelacakan otomatis fotovoltaik surya yang banyak digunakan, termasuk pelacakan sumbu tunggal horizontal, pelacakan sumbu tunggal miring kolom ganda, pelacakan sumbu tunggal vertikal dan pelacakan sumbu ganda, di antaranya pelacakan sumbu tunggal horizontal dan pelacakan sumbu tunggal. pelacakan sumbu tunggal miring, hanya pelacakan sumbu tunggal vertikal Satu derajat kebebasan rotasi, dan pelacakan sumbu ganda memiliki dua derajat kebebasan rotasi.
Strategi kontrol pelacakan yang diadopsi oleh tiga sistem pelacakan adalah strategi kontrol pelacakan aktif, yang menghitung posisi matahari di langit dan mengontrol orientasi susunan fotovoltaik.Sistem pelacakan otomatis fotovoltaik aktif ini dapat diterapkan dengan lebih baik ke lingkungan dengan lebih banyak embun beku, salju, dan pasir, dan juga dapat bekerja dengan andal di pembangkit listrik fotovoltaik yang tidak dijaga.
