Detail produk:
|
| Bahan: | 50Mn, 42CrMo | Serangan balik Worm Gear: | 0,1 derajat |
|---|---|---|---|
| Perbandingan gigi: | 57:1 | Nilai Torsi Keluaran: | 5060 Nm |
| Memegang Torsi: | 40 kNm | Torsi Miring: | 5 kNm |
| Warna standar: | RAL 9006 | Beban Berat: | 200~800 Kg |
| Menyoroti: | gear meshing Small Slew Drive,backholding tinggi Solar Tracker Slew Drive,gear meshing worm slew drive |
||

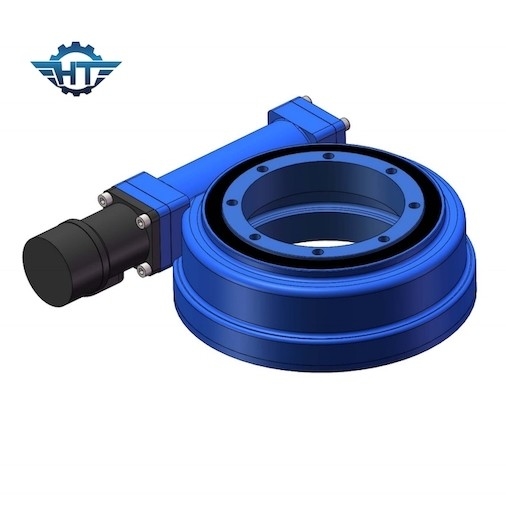

Horizontal SE7 Enclosed Housing Slewing Drives Untuk Single Axis Solar Solar Sun Tracker
Deskripsi Penggerak Slewing Perumahan Tertutup
Drive slewing worm Hangtuo dilengkapi dengan worm dan gear meshing yang baik dan kontak multi-gigi yang membuat drive slewing dengan torsi backholding tinggi untuk meningkatkan keamanan sistem pelacakan surya.Ini mengunci sendiri dan dapat berputar maks ±65 °.Jika lebih banyak rentang yang lebih besar diperlukan, itu dapat disesuaikan.
Layanan yang Disesuaikan
1. Desain khusus berdasarkan aplikasi dan proyek yang berbeda
2. Berbagai jenis motor dapat dicocokkan, seperti motor hidrolik, motor stepper, motor listrik, dll.
3. Warna yang berbeda tersedia berdasarkan kode RAL;warna standar kami adalah RAL 9006.
Parameter Kinerja seri SE
| Parameter Kinerja Model SE | ||||||||||||
| Model |
Nilai Keluaran Torsi (Nm) |
Memiringkan torsi (Nm) |
Memegang torsi (Nm) |
Aksial Memuat (kN) |
radial Memuat (kN) |
Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep. (℃) |
Diri sendiri- penguncian |
Bobot (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 204 |
Aplikasi
Bagaimana drive slewing bekerja dalam sistem pelacakan surya sumbu tunggal?
Mengambil pelacak sumbu tunggal horizontal timur-barat sebagai contoh, prinsip pelacakan sumbu tunggal horizontal dijelaskan.Sumbu rotasi sistem penjejak matahari diatur dalam arah utara-selatan.Kemudian, sesuai dengan perubahan sudut azimuth matahari, modul fotovoltaik diputar di sekitar sumbu rotasi, dan orientasi modul pada pelacak disesuaikan dengan tingkat eksitasi sinar matahari, mengurangi sudut antara normal modul fotovoltaik dan sinar matahari langsung, dan meningkatkan radiasi matahari pada permukaan modul., yang secara efektif dapat meningkatkan pembangkit listrik.Pembangkit listrik dari sistem pelacakan sumbu tunggal datar dapat ditingkatkan sebesar 10% hingga 25% di sebagian besar wilayah.Pembangkit listrik uniaksial datar timur-barat dapat meningkat sebesar 25% di daerah lintang rendah, yang merupakan daerah adaptasi terbaik.
