Detail produk:
|
| Model: | vertikal 9 inci | Struktur: | Pengurangan Gigi Cacing |
|---|---|---|---|
| Aplikasi: | Sistem Pelacakan Surya | Sopir: | Motor listrik 24V |
| Pemeliharaan: | Bebas | Warna: | seperti yang diminta |
| Sertifikat: | ISO9001, CE | Reaksi: | 0,15° |
| Menyoroti: | 24V VE9 Single Axis Slewing Drive,Slewing Drive Untuk Solar Tracker 360 Derajat,360 Derajat Slew Drive Motor |
||

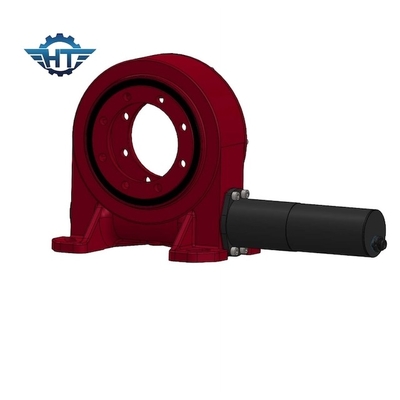

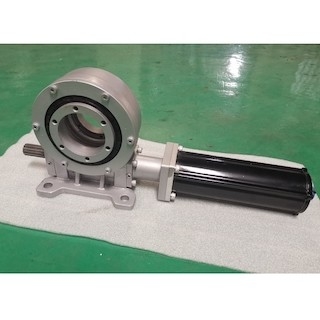

VE9 Single Axis Slew Drive, 360° Rentang Putar Lingkaran Penuh Untuk Sistem Pelacakan Surya
Deskripsi Worm Gear Slew Drive
1. Gunakan segel minyak kerangka untuk menghindari kebocoran minyak secara efisien
2. Dimensi pemasangan yang dirancang dapat cocok dengan banyak aplikasi.
3. Perawatan yang mudah
4. Mengadopsi struktur roda gigi cacing yang memiliki daya rekat kuat dan torsi penggerak
5. Berhenti keras di dalam jika tidak berfungsinya sistem kontrol perangkat lunak
Parameter Kinerja Model VE
| Parameter Kinerja Model VE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) | Memegang Torsi (kN.m) | Torsi Miring (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (Derajat) |
AKU P | Tep Kerja (℃) | Mengunci sendiri | Berat (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 251 kg |
Aplikasi
Rotary drive dapat menahan gaya aksial, gaya radial dan momen guling pada saat yang bersamaan.Rotary drive mudah dipasang, mudah dirawat, dan lebih menghemat ruang pemasangan.Secara struktural, permukaan gigi jalinan dari dua roda penggerak putar berada dalam kontak segaris, dan daya dukungnya jauh lebih tinggi daripada mekanisme roda gigi heliks sumbu terhuyung.Drive cacing setara dengan drive sekrup, yang merupakan drive meshing multi-gigi, sehingga drive stabil dan kebisingannya kecil.Produk ini dapat digunakan secara luas di mesin konstruksi dan bidang energi baru seperti truk flatbed tugas berat, derek kontainer, derek yang dipasang di truk, kendaraan kerja udara, sistem pembangkit tenaga surya untuk patroli matahari, dll.
