Detail produk:
|
| Bahan: | 50Mn, 42CrMo | Perangkat Slewing: | VE9 |
|---|---|---|---|
| Perbandingan gigi: | 61: 1 | Memegang Torsi: | 80000 Nm |
| Torsi Miring: | 16000 Nm | Nilai Torsi Keluaran: | 8784 Nm |
| Paket Transportasi: | kayu lapis dan palet | Warna standar: | RAL 9006 |
| Menyoroti: | VE9 Solar Small Slew Drive,Horizontal Linkage Small Slew Drive,42CrMo VE9 solar slew drive |
||

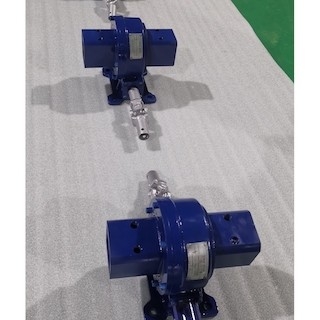

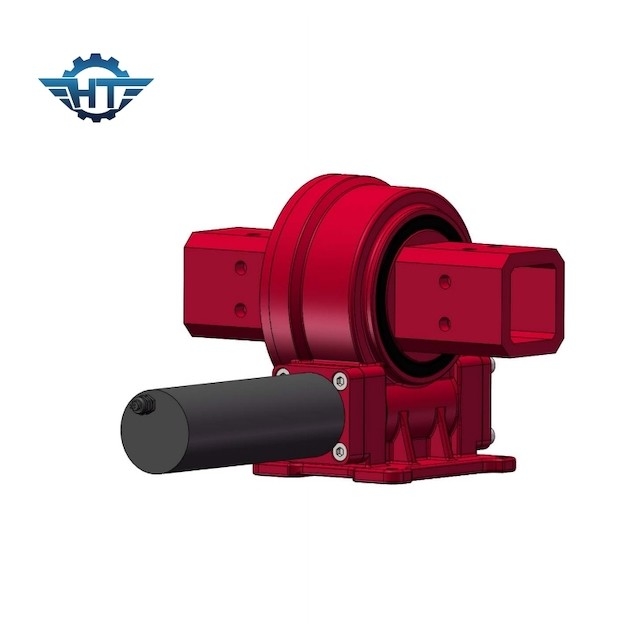

VE9 Solar Slewing Drives Untuk Sistem Pelacakan Surya Sumbu Horizontal Tautan Tunggal
Linkage Single Axis Slewing Drive Deskripsi
Link penggerak slewing sumbu tunggal berputar di sekitar satu sumbu dan membuat sistem pelacakan bergerak dari timur ke barat dan kembali ke rumah di malam hari.Produk-produk ini adalah yang paling mudah dipasang, dan paling umum digunakan.VE menawarkan pemasangan vertikal dan drive IP66 yang sepenuhnya tertutup dalam satu unit bertenaga tinggi.
Parameter Kinerja Model VE
| Parameter Kinerja Model VE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) | Memegang Torsi (kN.m) | Torsi Miring (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (Derajat) |
AKU P | Tep Kerja (℃) | Mengunci sendiri | Berat (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 251 kg |
Pemeliharaan
Perangkat penggerak slewing adalah elemen transmisi gaya yang melakukan gerakan slewing relatif antara tubuh bagian atas dan tubuh bagian bawah, dan digunakan untuk menopang massa tubuh bagian atas dan menanggung beban kerja.Motor digunakan sebagai metode mengemudi.Ketika motor rotari berputar, kotak reduksi roda gigi planetary digerakkan oleh motor, dan kemudian poros keluaran dari penggerak rotari digerakkan, sehingga perangkat penggerak rotari dapat diputar.
Kinerja yang baik dari komponen struktur yang berputar adalah jaminan dasar dari fleksibilitas keseluruhan, sehingga pekerjaan pelumasan sangat penting.
Menurut aplikasi yang berbeda, siklus penambahan gemuk juga berbeda.Untuk aplikasi fotovoltaik, siklus injeksi atau penggantian gemuk adalah lima tahun.Untuk aplikasi mesin konstruksi, karena kecepatan dan frekuensi kerjanya jauh lebih tinggi daripada aplikasi fotovoltaik, gemuk harus ditambahkan atau diganti setiap tahun atau bahkan setiap enam bulan.
Di bawah kondisi kerja khusus, seperti daerah tropis, kelembaban tinggi, debu, dan perbedaan suhu yang besar, selama operasi terus menerus, siklus pelumasan harus dipersingkat, dan beberapa pelumas baru harus ditambahkan sebelum dan sesudah mesin berhenti berjalan untuk waktu yang lama.Isi raceway dengan minyak sampai merembes keluar dari sealing band.
