Detail produk:
|
| Model: | SDE9 | Perbandingan gigi: | 61: 1 |
|---|---|---|---|
| Nilai Torsi Keluaran: | 4300 Nm | Torsi Momen Miring: | 16 kNm |
| Memegang Momen Torsi: | 27.2 kNm | Efisiensi: | 40% |
| Warna standar: | RAL9006 | Fitur: | penguncian diri tertutup |
| Menyoroti: | 5 Inci Dual Axis Slew Drive,Dual Axis Slew Drive 800NM Torsi,Gearbox slewing Tahan Aus |
||

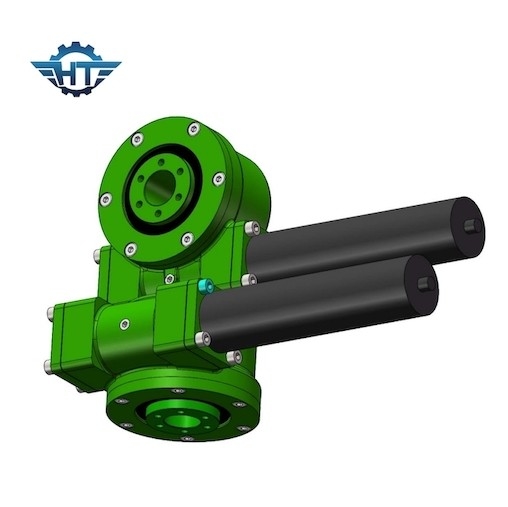

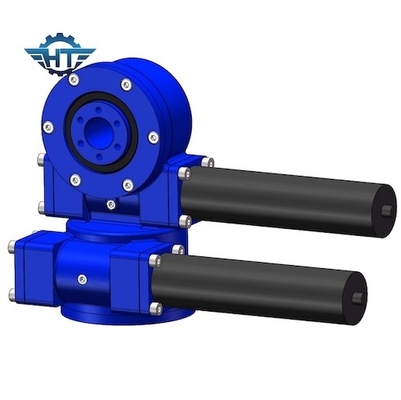

61: 1 Rasio Roda Gigi 5 Inci Worm Gear Slewing Ring Untuk Sistem Pelacakan Surya Sumbu Ganda
Deskripsi Cincin Worm Gear Slewing 5 Inches
Worm Drive, yang merupakan penggerak roda gigi cacing dengan ketahanan aus yang lebih tinggi, dapat memuat torsi keluaran yang kuat dan torsi momen miring dengan kinerja stabilitas dan keandalan yang baik.Drive worm juga tersedia untuk bidang presisi pelacakan yang lebih tinggi seperti CPV, CSP, aplikasi satelit.
Parameter Kinerja Drive Slewing Model SDE
| Parameter Kinerja Model SDE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) |
Torsi Miring (kN.m) |
Memegang Torsi (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep (℃) |
Mengunci sendiri | Berat (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 705kg |
Keuntungan
1. Torsi backholding tinggi untuk meningkatkan keamanan sistem pelacakan surya
2. Membungkus drive worm di dalam
3. Kontak multi gigi untuk memastikan beban tinggi
4. Fungsi penguncian sendiri
Aplikasi
Dengan menerapkan penggerak slewing sumbu ganda pada sistem pelacakan surya, panel surya akan selalu berorientasi ke matahari, tidak peduli musim, waktu, atau garis lintang wilayah.Hal ini dapat membuat pemilik proyek mendapatkan lebih banyak kapasitas listrik hingga 40% dan dengan demikian lebih banyak hasil.
