Detail produk:
|
| Bahan: | 42CrMo, QT | Perbandingan gigi: | 31: 1 |
|---|---|---|---|
| Nilai Torsi Keluaran: | 600 Nm | Memegang Torsi: | 1500 Nm |
| Torsi Miring: | 5800 Nm | Reaksi: | 0,15° |
| Jenis berputar: | Horisontal dan Vertikal | Warna standar: | RAL 9006 |
| Menyoroti: | Motor Listrik Slewing Ring Drive,Slewing Ring Drive Multi Tooth,600 Nm Torsi Slew drive gearbox |
||

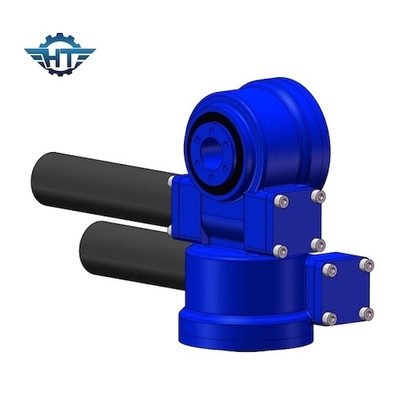

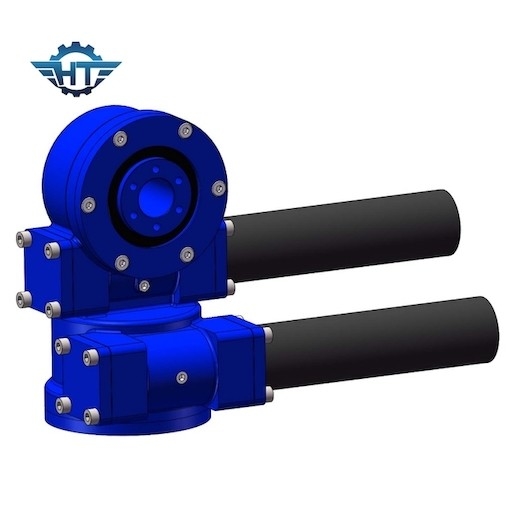

SDE3 Dual Axis Slewing Gearbox Dengan Motor Listrik Untuk Sistem Pelacakan Panel Surya
Deskripsi Gearbox Slewing Sumbu Ganda
Slew drive digunakan untuk transmisi gaya aksial dan radial secara bersamaan serta transmisi momen miring.Drive slew terdiri dari cincin slewing bola atau roller, drive hidrolik atau listrik, dan rumah yang benar-benar tertutup.Drive slew seri SE dirancang dengan roda gigi cacing.
Parameter Kinerja Drive Slewing Model SDE
| Parameter Kinerja Model SDE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) |
Torsi Miring (kN.m) |
Memegang Torsi (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep (℃) |
Mengunci sendiri | Berat (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 705kg |
Fitur
1. Torsi backholding tinggi untuk meningkatkan keamanan sistem pelacakan surya
2. Membungkus drive worm di dalam
3. Kontak multi gigi untuk memastikan beban tinggi
4. Fungsi penguncian sendiri
Aplikasi
Di bawah keadaan bahwa sumber daya energi fosil yang terbatas dieksploitasi dan dimanfaatkan secara berlebihan, sumber daya energi surya yang tidak habis-habisnya telah menarik perhatian global.Teknologi pembangkit listrik fotovoltaik berkembang pesat.Modul fotovoltaik dipasang pada dukungan fotovoltaik.Menurut bentuk strukturalnya yang berbeda, ada dua jenis: tipe tetap dan tipe pelacakan.Perangkat penggerak putar dipasang pada sistem pembangkit listrik fotovoltaik pelacakan, sehingga braket tetap menjadi jenis pelacakan.Oleh karena itu, sudut kerja modul fotovoltaik dapat diatur sesuai dengan ketinggian atau/dan sudut azimut matahari, sehingga permukaan penerima cahaya modul fotovoltaik dapat tegak lurus terhadap sinar matahari setiap saat.mungkin, sehingga menerima lebih banyak energi matahari dan meningkatkan pembangkit listrik.
