Detail produk:
|
| Bahan: | 42CrMo, QT | Model: | SDE7A-57MHD |
|---|---|---|---|
| Perbandingan gigi: | 57:1 | Nilai Torsi Keluaran: | 2000 Nm |
| Memegang Torsi: | 13500 Nm | Torsi Miring: | 13200 Nm |
| Beban Aksial: | 34 kN | Beban Radial: | 58 kN |
| Menyoroti: | Anti UV Dual Axis Slew Drive,Dual Axis Slew Drive 220V AC,220V AC Worm Drive Slew Ring |
||

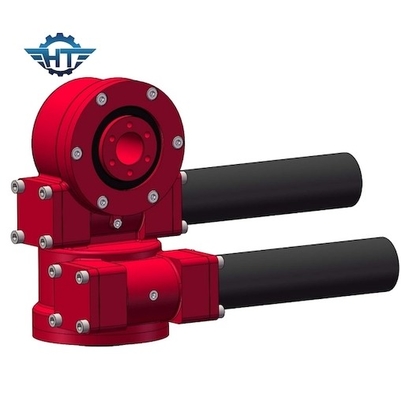

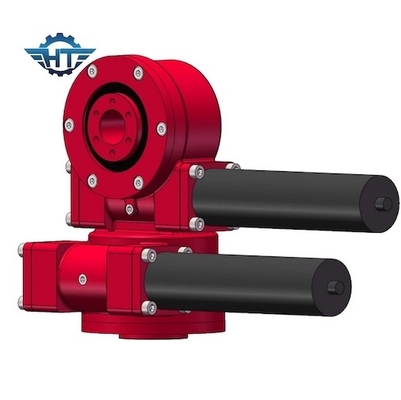

Anti-UV SDE7 Dual Axis Slewing Gear Untuk Sistem Pelacakan Surya Braket Pemasangan PV
Deskripsi Sde7 Dual Axis Slewing Gear
| Nama Produk | SDE7 Slewing drive dengan Motor Gear 43Nm 24Vdc |
| Torsi Keluaran | 980 Nm ;723 kaki.lbs |
| Torsi Keluaran Maks | 1938 Nm;1429 kaki.lbs |
| Torsi Momen Miring | 7000Nm;5163 kaki.lbs |
| Memegang Torsi | 13200 Nm ;9736 kaki.lbs |
| Peringkat Aksial Statis | 133,20 kN ;29943 lb |
| Peringkat Radial Statis | 53kN;11977 lb |
| Peringkat Aksial Dinamis | 31,90 kN ;7171 pon |
| Peringkat Radial Dinamis | 27,91 kN ;6274 lb |
| Alternatif Motor | 380V/220V AC Motor;Motor langkah;Motor Tanpa Kuas |
| Gaya Produk | Sumbu Ganda;Sumbu Tunggal; |
| Aplikasi | Sistem Pelacakan Sumbu Ganda, CPV, Menara (TSP), Antena Satelit |
Parameter Kinerja Drive Slewing Model SDE
| Parameter Kinerja Model SDE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) |
Torsi Miring (kN.m) |
Memegang Torsi (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep (℃) |
Mengunci sendiri | Berat (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 705kg |
Fitur
1. Torsi backholding tinggi untuk meningkatkan keamanan sistem pelacakan surya
2. Membungkus drive worm di dalam
3. Kontak multi gigi untuk memastikan beban tinggi
4. Fungsi penguncian sendiri
Aplikasi
Drive slewing seri SDE menyerap keunggulan drive slewing vertikal dan horizontal dalam proses desain, dan memiliki kemampuan untuk memutar dalam arah 3D dari sudut horizontal dan pitch pada saat yang bersamaan.Untuk parameter lebih rinci, silakan merujuk ke tabel parameter kinerja.Berdasarkan struktur horizontal dan vertikal, seri ZSDE telah sangat meningkatkan akurasinya, membuatnya banyak digunakan dalam fotovoltaik, sistem tenaga surya terkonsentrasi, dan pelacakan antena satelit kecil.
