Detail produk:
|
| Bahan: | 50Mn, 42CrMo | Model: | SDE5" |
|---|---|---|---|
| Perbandingan gigi: | 37:1 | Memegang Torsi: | 9200 Nm |
| Torsi Miring: | 6000 Nm | Beban Aksial: | 16 kN |
| Beban Radial: | 27 kN | Efisiensi: | 40% |
| Menyoroti: | SDE7 Dual Axis Slew Drive,Dual Axis Slew Drive Penyegelan tahan air,16kN Axial Load slewing ring drive |
||

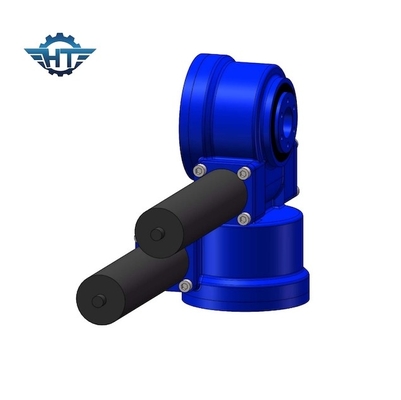

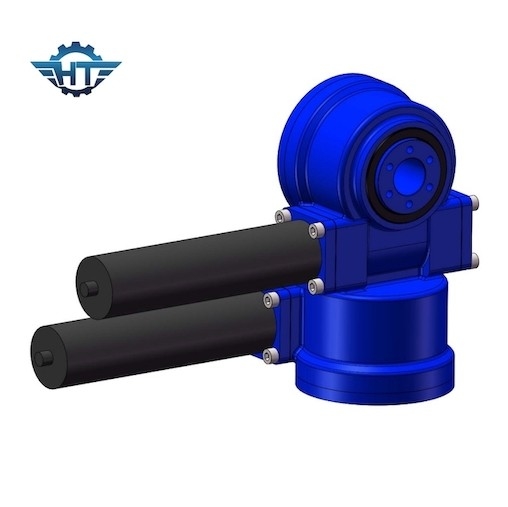

SDE5 Dual Axis Slewing Drive, Penyegelan Bukti Air Untuk Pelacak Surya PV Dan CSP
Deskripsi SDE5 Dual Axis Slewing Drive
| Nama Produk | SDE5 Slewing drive dengan motor roda gigi 43Nm |
| Torsi Keluaran | 800 Nm |
| Torsi Momen Miring | 6000 Nm |
| Memegang Torsi | 9200 Nm |
| Peringkat Aksial Statis | 16 kN |
| Peringkat Radial Statis | 27 kN |
| Alternatif Motor | Motor AC 380V / 220V, Motor Stepper, Motor Tanpa Sikat |
| Gaya Produk | Sumbu Ganda, CPV, Piring Surya, Parabola, Heliostat |
| Fitur Aplikasi | Sistem Pelacakan Surya, Mesin Industri |
Torsi Momen Miring: Torsi adalah beban dikalikan dengan jarak antara posisi beban dan pusat bantalan slewing.Jika qorque yang dihasilkan oleh beban dan jarak lebih besar dari torsi momen miring terukur, penggerak slewing akan terbalik.
Beban radial: Beban vertikal ke sumbu bantalan slewing
Beban aksial: Beban sejajar dengan sumbu bantalan slewing
Memegang torsi: Ini adalah torsi terbalik. Ketika drive berputar terbalik, dan bagian-bagiannya tidak rusak, Torsi maksimum yang dicapai disebut torsi penahan.
Self-locking: Hanya ketika dimuat, slewing drive tidak dapat memutar balik dan dengan demikian disebut self-locking.
Parameter Kinerja Drive Slewing Model SDE
| Parameter Kinerja Model SDE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) |
Torsi Miring (kN.m) |
Memegang Torsi (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep (℃) |
Mengunci sendiri | Berat (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 705kg |
Aplikasi
Drive slewing fotovoltaik surya seri SDE dirancang untuk:
Produk berperforma tinggi dikembangkan dan dirancang untuk sistem pelacakan surya, cocok untuk sistem pelacakan sumbu tunggal dan ganda fotovoltaik, sistem pembangkit listrik fotovoltaik pemusatan, heliostat menara, pembangkit listrik Stirling kupu-kupu, pemanas, pembangkit listrik melalui pemusatan, pemanas dan energi surya lainnya Aplikasi di sistem pelacakan.Itu juga dapat disesuaikan sesuai dengan kebutuhan Anda.
