Detail produk:
|
| Model: | SDE5 | Perbandingan gigi: | 37:1 |
|---|---|---|---|
| Nilai Torsi Keluaran: | 800 Nm | Memegang Torsi: | 9200 Nm |
| Torsi Miring: | 6000 Nm | Efisiensi: | 40% |
| Reaksi: | 0,15 ° | Fitur: | kunci diri sumbu ganda |
| Menyoroti: | Penggerak Slewing Listrik Kecepatan Rendah,Penggerak Slewing Listrik Torsi Miring 6000Nm,penggerak ring slewing Torsi Miring 6000Nm |
||

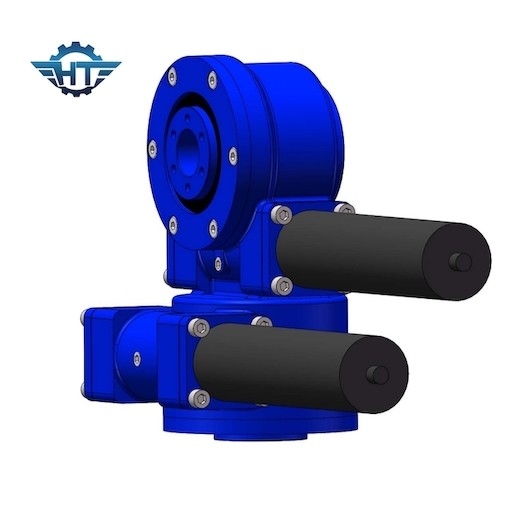

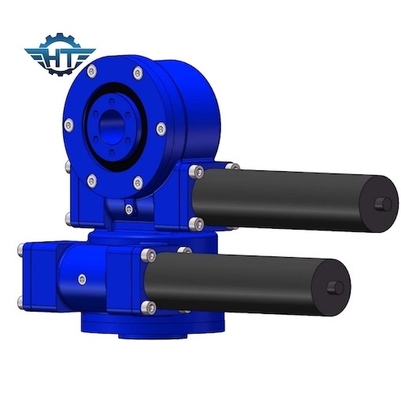

SDE5 Kecepatan Rendah Dual Axis Slewing Gearbox Untuk Sistem Pelacakan PV Presisi Tinggi
Deskripsi Gearbox Slewing Sumbu Ganda
Drive slewing kami memiliki momen guling yang kuat dan mengadopsi drive worm yang menyelimuti, yang dapat menggerakkan beban lebih besar dengan kontak multi-gigi, dan memiliki fungsi penguncian sendiri untuk meningkatkan keamanan sistem.Performa slew drive berkisar dari torsi penahan 6kNm hingga 220kNm, torsi keluaran 200Nm hingga 63kNm, kapasitas beban momen miring 500Nm hingga 271kNm, dan rasio roda gigi dari 31:1 hingga 156,600:1.Pemasangan dapat berupa kombinasi horizontal, vertikal atau multi-sumbu.
Parameter Kinerja Drive Slewing Model SDE
| Parameter Kinerja Model SDE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) |
Torsi Miring (kN.m) |
Memegang Torsi (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep (℃) |
Mengunci sendiri | Berat (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 705kg |
Dimensi dan parameter di atas dapat diperbarui atau disesuaikan, untuk dimensi dan parameter yang lebih rinci, silakan lihat gambar penjualan kami.
Desain khusus sesuai dengan aplikasi dan proyek yang berbeda
Itu bisa cocok dengan berbagai jenis motor, seperti motor hidrolik, motor stepper, motor servo, dll.
Permukaan perangkat penggerak putar dapat disemprotkan dengan warna apa pun sesuai dengan kebutuhan pelanggan
Aplikasi
Drive slewing kami dirancang untuk masa pakai yang lama dan perawatan yang rendah.Mereka membutuhkan ruang instalasi yang sangat sedikit tetapi dapat menahan beban maksimum.Itulah mengapa mereka adalah solusi untuk banyak aplikasi: penggerak slewing untuk kehutanan, pertanian, pertambangan, platform berawak, berbagai aplikasi maritim serta pembuatan dan rekayasa mesin, sistem pelacakan surya terkonsentrasi, sistem pelacakan surya sumbu tunggal atau sumbu ganda.
