Detail produk:
|
| Bahan: | 50Mn, 42CrMo, QT | Model: | SD 7 |
|---|---|---|---|
| Perbandingan gigi: | 57:1 | Torsi keluaran: | 0,8 kNm |
| Memegang Torsi: | 6 kNm | Torsi Miring: | 9.2 kNm |
| Efisiensi: | 40% | Warna: | berdasarkan RAL |
| Menyoroti: | slewing ring drive,worm drive motor |
||

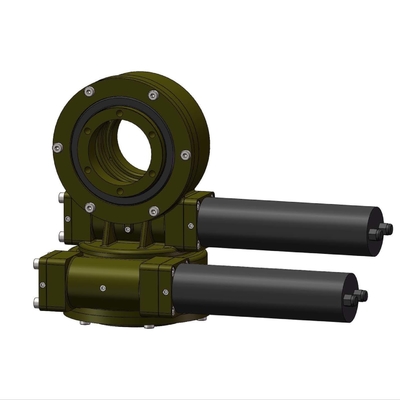

Gearbox Slew Drive SDE yang Disesuaikan Untuk Antena Satelit Pelacakan Sumbu Ganda Dan CSP
Deskripsi Gearbox Slew Drive
Drive slewing Hangtuoterdiri dari housing, slewing bearing, sealing, enveloping worm dengan beberapa suku cadang yang lengkap.Kami juga dapat memproduksi motor Elektronik dan motor Hidrolik yang digunakan untuk penggerak slewing, yang dapat bergerak searah jarum jam dan memutar arah berlawanan arah jarum jam.
Parameter Kinerja Drive Slewing Model SDE
| Parameter Kinerja Model SDE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) |
Torsi Miring (kN.m) |
Memegang Torsi (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep (℃) |
Mengunci sendiri | Berat (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 705kg |
Keuntungan
1. Momen guling yang kuat berdasarkan cincin slewing
2. Mengadopsi drive cacing yang menyelimuti
3. Dorong beban yang lebih besar untuk menggunakan kontak multi gigi
4. Fungsi penguncian diri statis yang lebih baik
Aplikasi
Perangkat slewing dua sumbu Hangtuo dapat berputar di sekitar dua sumbu independen dan terpisah untuk menghasilkan torsi, sehingga mencapai berbagai transmisi yang stabil dan presisi tinggi.Aplikasi termasuk pelacak surya, heliostat, fotovoltaik terkonsentrasi (CPV), dan antena satelit dan radio.
