Detail produk:
|
| Bahan: | QT | Jenis: | cacing dan wormwheel |
|---|---|---|---|
| Seumur hidup: | 30 tahun | Aplikasi: | pelacak surya sumbu ganda |
| Perbandingan gigi: | 57 | Perumahan tertutup: | Ya |
| Reaksi: | kurang dari 0,1 derajat | efisiensi: | 40% |
| Menyoroti: | slewing ring drive,small slew drive |
||

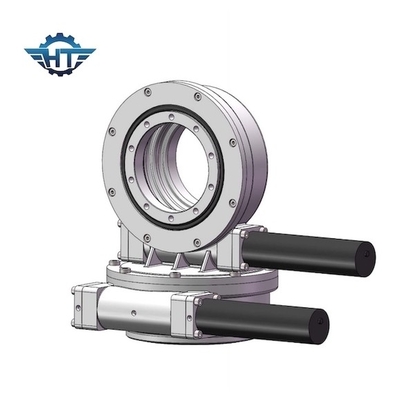

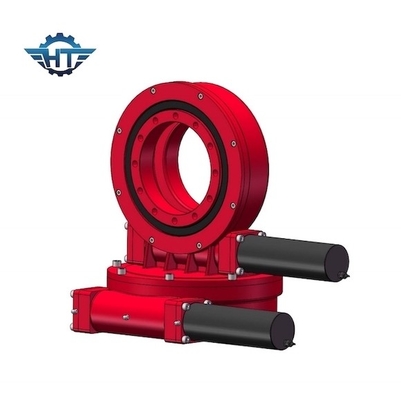

Bahan QT Dual Axis Slew Drive Memegang Torsi 13 KNm Untuk Sistem Pelacakan Surya
Deskripsi Drive Slew Sumbu Ganda
SDE7 Slewing Drive Untuk Pelacak Surya Sumbu Ganda
Nama Merek: HT
Nomor Model: SDE3A
Kondisi: Baru
Layanan Purna Jual Disediakan: Insinyur tersedia untuk melayani mesin di luar negeri
Torsi keluaran: 2000 Nm
Torsi momen miring: 13500 N,m
Memegang torsi: 13200 Nm
Peringkat aksial: 34 KN
Peringkat radial: 58 KN
Rasio Gigi: 57: 1
Pelacakan Presisi: 0.1°
Motor: 12V, 24V, motor DC, 380V, motor AC 220V
Berat Bersih: 56 Kg
Waktu pengiriman: Dalam waktu 15 hari kerja setelah pesanan dikonfirmasi dan pembayaran diterima.
Parameter Kinerja Drive Slewing Model SDE
| Parameter Kinerja Model SDE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) |
Torsi Miring (kN.m) |
Memegang Torsi (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Kerja Tep (℃) |
Mengunci sendiri | Berat (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | Ya | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0.15 | 66 | -40～+80 | Ya | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | 0.15 | 66 | -40～+80 | Ya |
705kg
|
Aplikasi
Aplikasi penggerak slewing yang paling umum untuk penggerak slewing sumbu ganda adalah pelacak surya sumbu ganda, seperti heliostat dan fotovoltaik terkonsentrasi (CPV), dan antena satelit atau radar.Aplikasi lain termasuk lift otomotif, positioner lengan robot, dan peralatan panggung.
Spesifikasi SDE Dual-Axis Positioner
1) drive slewing seri SDE banyak digunakan untuk bagian rotasi relatif dari pelacak surya.
2) Pelacak sumbu ganda PV surya dan solar
Drive slewing sumbu ganda SDE dijamin untuk masa pakai lapangan 30 tahun dari pemosisian 3D yang presisi.Drive SDE menciptakan solusi yang efisien dan andal dalam satu drive.Kami memenuhi syarat semua komponen dan bahan baku kami menggunakan standar yang ditetapkan oleh sertifikasi ISO 9001, CE untuk memaksimalkan masa pakai di lapangan.
