Detail produk:
|
| Model: | peredam slewing VE9 | Fitur: | membalikkan kunci diri |
|---|---|---|---|
| Perbandingan: | 61: 1 | Aplikasi: | Sistem Pelacakan pintar |
| Tegangan Pengemudi: | 12V, 24V, 48V, 220V, 230V | kelas IP: | IP66 |
| Warna: | seperti yang diminta | efisiensi: | 40% |
| Menyoroti: | Motor Penggerak Slewing Vertikal Tunggal,Motor Penggerak Slewing 48V,Penggerak Slewing Pelacak Surya 48V |
||

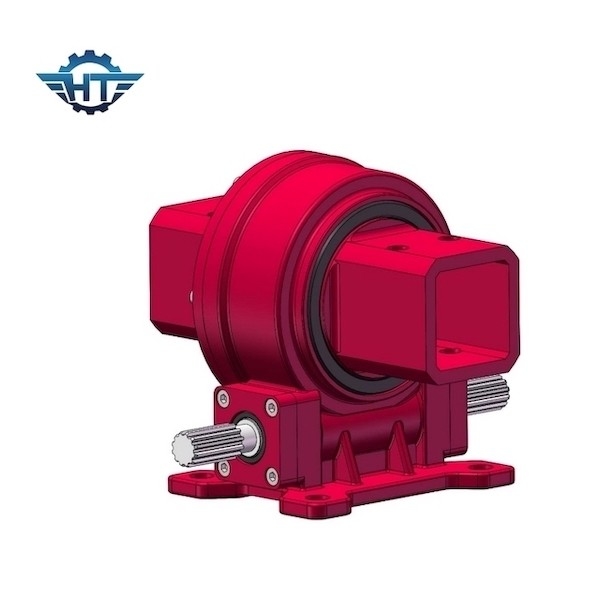

9 Inches Single Vertial Slewing Gear Untuk Sistem Pelacakan Surya Cerdas Satu Sumbu Linkage

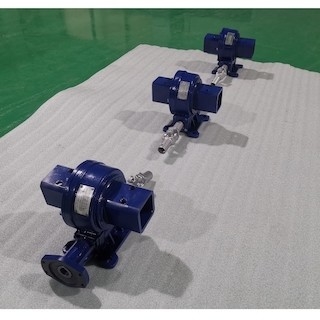

Deskripsi Gearbox Vertikal Slew Drive VE9
Peredam roda gigi menggunakan semua tingkat transmisi roda gigi untuk mencapai tujuan perlambatan.Peredam terdiri dari pasangan roda gigi di semua tingkatan.Misalnya, roda gigi kecil dapat digunakan untuk menggerakkan roda gigi besar untuk mencapai tujuan perlambatan tertentu, dan kemudian digunakan struktur multi-tahap., kecepatannya bisa sangat berkurang.
Perancangan vertikal VE9 adalah titik terang terbesar dari drive slewing Hangtuo, perancangan vertikal terutama digunakan untuk sistem pelacak surya, struktur khusus menyederhanakan struktur kompleks braket sistem pelacakan surya sumbu tunggal, mengurangi biaya seluruh sistem, vertikal merancang memainkan peran yang lebih kompetitif di pasar pelacak surya.
Parameter Kinerja Model VE
| Parameter Kinerja Model VE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) | Memegang Torsi (kN.m) | Torsi Miring (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (Derajat) |
AKU P | Tep Kerja (℃) | Mengunci sendiri | Berat (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 251 kg |
Aplikasi
Aplikasi penggerak slewing yang paling umum untuk penggerak slewing sumbu ganda adalah pelacak surya sumbu ganda, seperti heliostat dan fotovoltaik terkonsentrasi (CPV), dan antena satelit atau radar.Aplikasi lain termasuk lift otomotif, positioner lengan robot, dan peralatan panggung.
Spesifikasi SDE Dual-Axis Positioner
