Detail produk:
|
| Model: | Perumahan Tertutup sumbu ganda 7 inci | Bahan: | 42CRMN, QT |
|---|---|---|---|
| Jaminan: | 5 tahun | Reaksi: | 0 ~ 0,15 Derajat |
| Motor: | Motor Roda Gigi Planetary | Fitur: | Putaran Sumbu Ganda |
| Ukuran: | Ukuran yang disesuaikan | SIKLUS: | 30 tahun |
| Menyoroti: | OEM Enclosed Slewing Drive,25 Inch Dual Axis Slewing Drive,25 Inch slew drive gearbox |
||

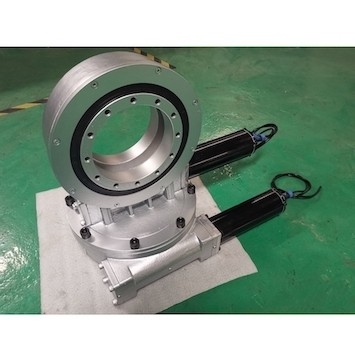

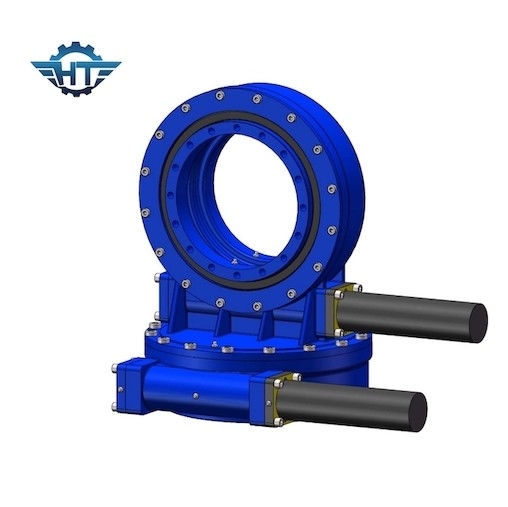

SDE7 Dual Axis Worm Gear Slew Drive Gearbox Untuk Sistem Pelacakan Surya Sumbu Ganda
Deskripsi Penggerak Slewing Sumbu Ganda
Desain penggerak slewing sumbu ganda dengan penggerak dua sumbu secara bersamaan.Ini lebih banyak kontak gigi dan torsi keluaran ganda daripada drive slewing Seri SE. Produk ini memiliki sejarah panjang, teknologi proses telah sangat matang sekarang.
Parameter Kinerja Drive Slewing Model SDE
| Parameter Kinerja Model SDE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) |
Torsi Miring (kN.m) |
Memegang Torsi (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep (℃) |
Mengunci sendiri | Berat (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya |
705kg |
Aplikasi
Unit slewing sumbu ganda kami menghasilkan torsi dengan memutar sekitar dua sumbu yang terpisah secara independen, memungkinkan transmisi yang stabil dan presisi tinggi pada rentang yang luas.Aplikasi termasuk pelacak surya, heliostat, fotovoltaik terkonsentrasi (CPV), dan antena satelit dan radio.
Kemasan
Kemasan Dalam: film plastik anti karat;kantong plastik vakum.
Kemasan Luar: karton keras;kotak kayu ;palet kayu.
Istilah pengiriman: dengan mengungkapkan;lewat udara;melalui darat;Melalui laut.
Untuk sampel, karena slew drive dengan dimensi kecil tetapi bobot berat, itu bukan biaya pengiriman yang efektif melalui laut sedangkan pengiriman ekspres dengan cara yang hemat biaya, staf logistik kami akan meminta TNT, DHL, UPS, FEDEX, untuk membandingkan ekspres harga untuk menemukan cara yang paling hemat biaya.
Jika dalam pesanan massal di masa depan, kami merekomendasikan kapal melalui laut.
