Detail produk:
|
| Bahan: | 50Mn, 42CrMo | Model: | SE21" |
|---|---|---|---|
| Perbandingan gigi: | 125: 1 | Nilai Torsi Keluaran: | 16 kNm |
| Torsi Miring: | 205 kNm | Efisiensi: | 40% |
| Warna: | RAL 9006 | Jenis segel: | NBR + PVC, Jenis FB |
| Menyoroti: | NBR PVC Seal Enclosed Slewing Drive,Slewing Drive Untuk Sistem Pelacakan Surya 21 Inch,21 Inch worm gear slewing ring |
||

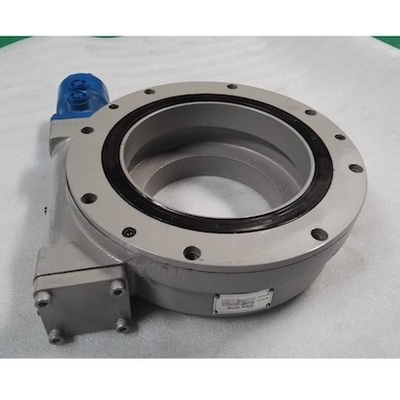

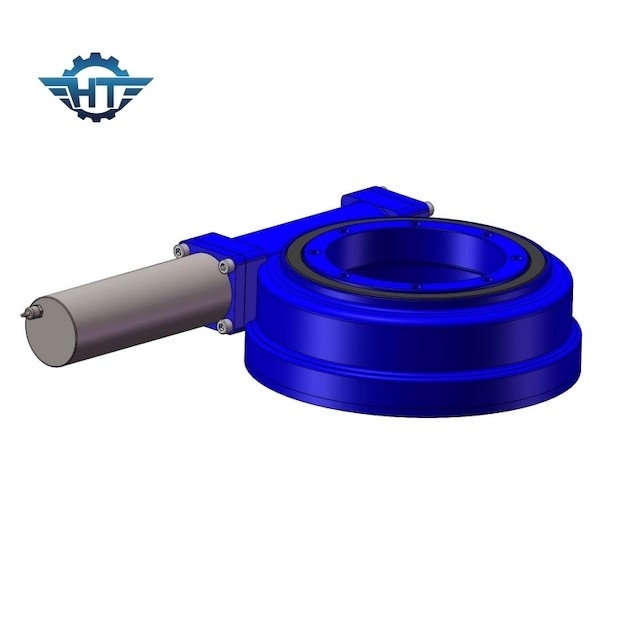

Drive Cincin Slewing Worm Gear Tertutup, Ukuran 21 Inci Besar Untuk Robotika Otomasi
Terlampir Worm Gear Slewing Ring Drive Deskripsi
Drive ring slewing womr gear yang tertutup bisa mendapatkan rasio transmisi yang besar, lebih kompak daripada mekanisme roda gigi miring poros yang terhuyung-huyung.Dengan permukaan gigi dua roda yang menyatu untuk kontak saluran, daya dukungnya jauh lebih tinggi daripada mekanisme roda gigi miring gandar yang terhuyung-huyung.Worm drive setara dengan transmisi spiral, ini adalah transmisi multi-gigi, sehingga transmisi halus, kebisingan rendah.Dan itu mengunci sendiri, ketika sudut pemandu cacing kurang dari sudut gesekan yang setara antara gigi yang bertautan, mekanismenya memiliki fitur mengunci sendiri;itu dapat mewujudkan penguncian diri terbalik, artinya, hanya cacing yang menggerakkan roda cacing.Dengan fitur ini, mekanisme worm yang digunakan pada alat berat dapat memainkan peran perlindungan keselamatan.
Parameter Teknis SE21
Tempat Asal: Jiangsu, Tiongkok (Daratan)
Nama Merek: Hangtuo
Peringkat Aksial Statis: 1600 KN
Peringkat radial statis: 640 KN
Peringkat aksial dinamis: 385 KN
Peringkat radial dinamis: 335 KN
Kondisi: Baru
Torsi keluaran: 16 kNm
Rasio Gigi: 125: 1
Torsi momen miring: 205 KN.m
Memegang torsi: 105 KN.m
Motor: motor hidrolik 125CC, 160CC, 200CC
Layanan Purna Jual Disediakan: Insinyur tersedia untuk melayani mesin di luar negeri
Parameter Kinerja Model SE
| Parameter Kinerja Model SE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) | Memiringkan torsi (kN.m) |
Memegang torsi (kN.m) |
Aksial Memuat (kN) |
radial Memuat (kN) |
Perbandingan | Efisiensi | presisi (derajat) |
AKU P | Bekerja Tep (℃) |
Mengunci sendiri | Bobot (kg) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 204 |
Aplikasi
Drive slewing Hangtuo dan bantalan/ring slewing dapat digunakan untuk peralatan konstruksi dan sistem robotika otomatisasi, seperti derek yang dipasang di truk, carnes lepas pantai, ekskavator.
