Detail produk:
|
| Jenis: | Diselubungi | Aplikasi: | Penggali Dan Lift Otomotif |
|---|---|---|---|
| Sopir: | Motor Hidrolik | Kelas IP: | IP66 |
| Warna: | seperti yang diminta | Perbandingan: | 61: 1 |
| Model: | 9 inci | efisiensi: | 40% |
| Menyoroti: | Automotive Lifts Enclosed Slewing Drive,Enclosed Slewing Drive Horizontal Rotate,Horizontal Rotate worm slew drive |
||

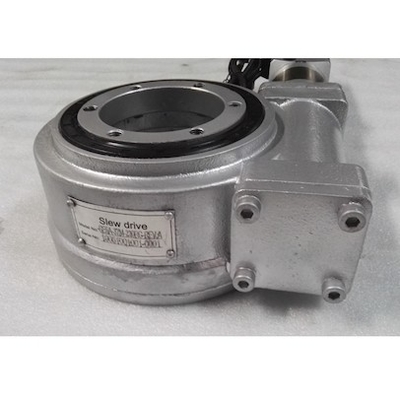

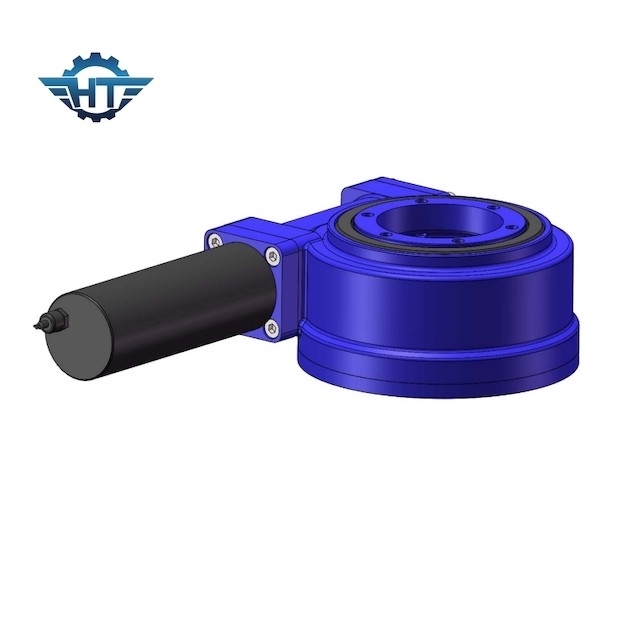

Putar Secara Horizontal 9 Inches Worm Drive Gearbox Dengan Untuk Penggali Dan Lift Otomotif
Deskripsi Produk Gearbox Worm Drive 9 Inches
Slewing Drive memiliki banyak jenis seperti tipe tertutup, tipe rumah terbuka, tipe vertikal, tipe sumbu ganda, tipe presisi tinggi, tipe penggerak cacing, dll. Penggerak slewing didasarkan pada bantalan slewing dengan torsi momen miring yang kuat dan fungsi penguncian otomatis statis.Banyak permukaan kontak gigi dirancang khusus untuk mengemudi beban tinggi.
| Model: | SE9 | Tempat asal | Changzhou, Cina |
| Merek | HANGTUO | Jenis | Diselubungi |
| Bahan | 42CrMo,50Mn | Torsi Keluaran | 8784 Nm |
| Torsi Momen Miring | 45 K Nm | Memegang Torsi | 30.8 K Nm |
| Peringkat Aksial Statis | 340 KN | Peringkat Radial Statis | 130 KN |
| Peringkat Aksial Dinamis | 170 KN | Peringkat Radial Dinamis | 65 KN |
| Perbandingan gigi | 61: 1 | Efisiensi | 40% |
Parameter Kinerja Model SE
| Parameter Kinerja Model SE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) | Memiringkan torsi (kN.m) |
Memegang torsi (kN.m) |
Aksial Memuat (kN) |
radial Memuat (kN) |
Perbandingan | Efisiensi | presisi (derajat) |
AKU P | Bekerja Tep (℃) |
Mengunci sendiri | Bobot (kg) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 204 |
Aplikasi
Aplikasi penggerak slewing yang paling umum untuk penggerak slewing sumbu ganda adalah pelacak surya sumbu ganda, seperti heliostat dan fotovoltaik terkonsentrasi (CPV), dan antena satelit atau radar.Aplikasi lain termasuk lift otomotif, positioner lengan robot, dan peralatan panggung.
