Detail produk:
|
| Bahan: | QT | Model: | SDE7" |
|---|---|---|---|
| Perbandingan gigi: | 57:1 | Nilai Torsi Keluaran: | 2000 Nm |
| Memegang Torsi: | 13500 Nm | Torsi Miring: | 7500 Nm |
| Beban Aksial: | 34 kN | Beban Radial: | 58 kN |
| Menyoroti: | hydraulic slew motor,slewing gear |
||

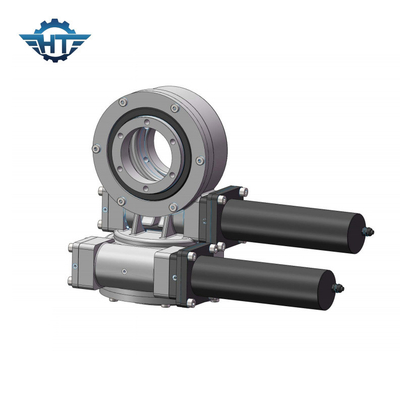

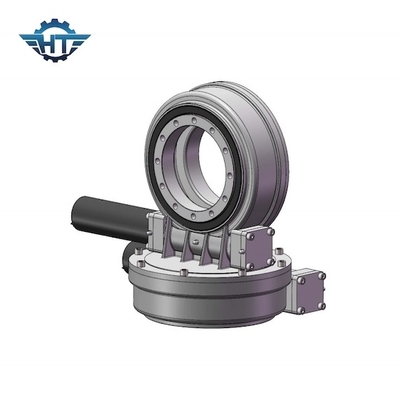

7 Inch Dual Axis Slew Drive Gearbox Dengan Motor DC 24v Listrik Untuk Sistem Pelacakan Surya
Deskripsi Gearbox Slew Drive
Drive slewing sumbu ganda sempurna untuk situasi yang perlu diputar baik secara vertikal maupun horizontal.Aplikasi umum termasuk pelacak surya sumbu ganda, antena satelit dan radar, mesin yang perlu bergerak 360 derajat di kedua arah.Drive slewing Hangtuo mengadopsi desain pitch dan azimuth yang terintegrasi, dan struktur keseluruhannya kompak, yang memecahkan masalah pemasangan kompleks peredam split, mengurangi bagian yang berlebihan, dan mengurangi tingkat kegagalan mesin utama;pada saat yang sama, untuk memastikan bantalan yang andal, penggerak slewing azimuth Sistem ini mengadopsi bantalan bola kontak empat titik berkekuatan tinggi, yang dapat menahan momen guling yang besar sambil menahan gaya aksial dan gaya radial tertentu.
Parameter Kinerja Drive Slewing Model SDE
| Parameter Kinerja Model SDE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) |
Torsi Miring (kN.m) |
Memegang Torsi (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep (℃) |
Mengunci sendiri | Berat (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 705kg |
Fitur
1. Torsi backholding tinggi untuk meningkatkan keamanan sistem pelacakan surya
2. Membungkus drive worm di dalam
3. Kontak multi gigi untuk memastikan beban tinggi
4. Fungsi penguncian sendiri
