Detail produk:
|
| Bahan: | 50Mn, 42CrMo, QT | Perbandingan gigi: | 125: 1 |
|---|---|---|---|
| Nilai Torsi Keluaran: | 16 kNm | Memegang Torsi: | 89 kNm |
| Torsi Miring: | 65 kNm | Warna standar: | RAL 9006 |
| Reaksi: | kurang dari 0,1 derajat | Jenis berputar: | sumbu ganda |
| Menyoroti: | slewing ring drive,small slew drive |
||

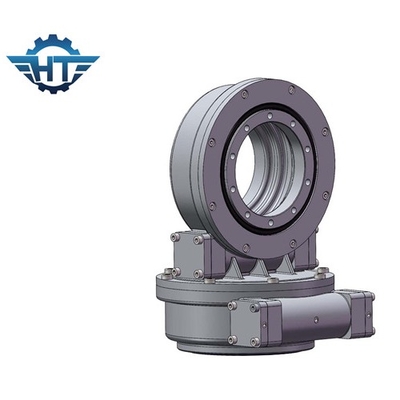

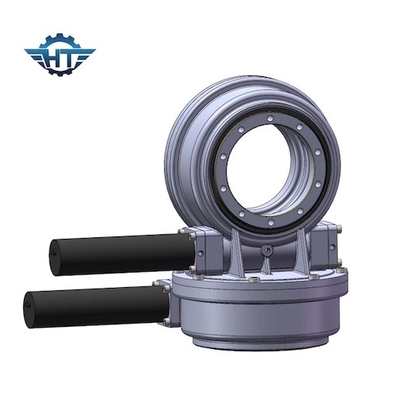

SDE21 Gear Ratio 125/1 Jam Pasir Worm Gear Slew Drive Dengan Perumahan Tertutup Untuk CPV
Deskripsi Worm Gear Slew Drive
Slew drive digunakan untuk transmisi gaya aksial dan radial secara bersamaan serta transmisi momen miring.Drive slew terdiri dari cincin slewing bola atau roller, drive hidrolik atau listrik, dan rumah yang benar-benar tertutup.Drive slew seri SE dirancang dengan roda gigi cacing.
SDE3, SDE7, SDE21 ISO9001 / CE bersertifikat slew drive worm gear untuk pelacak matahari
1) Torsi keluaran lebih tinggi dan menahan beban
2) Presisi pelacakan teratas
3) Ketahanan korosi yang kuat dan penyegelan yang efektif
Parameter Kinerja Drive Slewing Model SDE
| Parameter Kinerja Model SDE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) |
Torsi Miring (kN.m) |
Memegang Torsi (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep (℃) |
Mengunci sendiri | Berat (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 705kg |
Catatan: Dimensi dan parameter di atas dapat diperbarui atau disesuaikan, untuk dimensi dan parameter yang lebih detail, lihat gambar penjualan kami.
Layanan yang Disesuaikan
1. Desain khusus berdasarkan aplikasi dan proyek yang berbeda
2. Berbagai jenis motor dapat dicocokkan, seperti motor hidrolik, motor stepper, motor listrik, dll.
3. Warna yang berbeda tersedia berdasarkan kode RAL;warna standar kami adalah RAL 9006.
Bidang Aplikasi
| Lapangan Tenaga Angin | Mesin Metalurgi |
| Industri lampu | Alat Berat |
| Mesin Pelabuhan/Kelautan | Produk Militer. |
| Pertambangan Mesin Konstruksi | Peralatan Pekerjaan Baja |
| Instalasi Pengolahan Limbah | Mesin Pertanian |
