Detail produk:
|
| Model: | 5 inci | Perbandingan gigi: | 37:1 |
|---|---|---|---|
| Efisiensi: | 40% | Jenis: | penggerak slew sumbu ganda |
| Aplikasi: | pelacak surya sumbu ganda | Layanan OEM: | Tersedia |
| Tempat asal: | Changzhou, Cina | Pengemudi: | Motor 12/24vdc, motor stepper |
| Menyoroti: | slewing ring drive,worm drive motor |
||

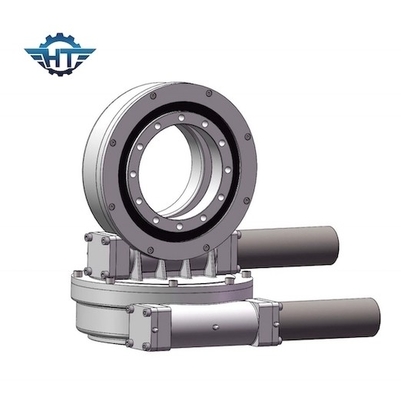

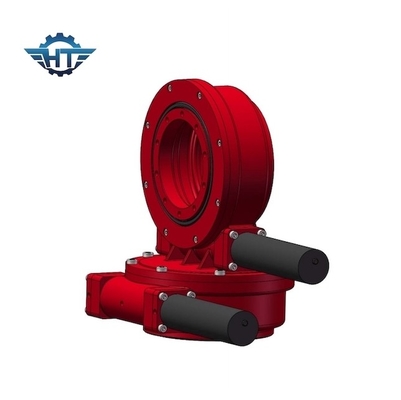

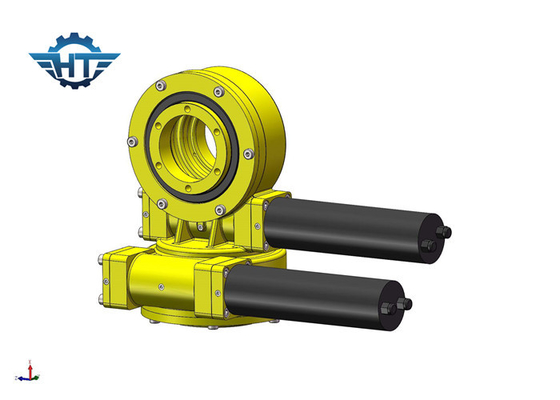

SDE5 Dual Axis Slew Drive Dengan IP66 Enclosed Housing Untuk Pelacak Surya Sumbu Ganda Luar Ruangan
Deskripsi Penggerak Slew Sumbu Ganda
Ini terutama dilengkapi dengan bantalan slewing, perumahan dan poros cacing, dll.
Ini memiliki fitur struktur kompak, torsi yang cukup, kebisingan rendah, kemampuan anti-kekuatan yang baik dan kinerja yang stabil dan aman.
Parameter Kinerja Drive Slewing Model SDE
| Parameter Kinerja Model SDE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) |
Torsi Miring (kN.m) |
Memegang Torsi (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Kerja Tep (℃) |
Mengunci sendiri | Berat (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | Ya | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0.15 | 66 | -40～+80 | Ya | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 705kg |
Aplikasi
Slewing drive mampu menopang lebih banyak beban aksial, beban radial dan momen miring.Meja putar atau bingkai berputar pada azimuth dan elevasi yang digerakkan oleh penggerak slewing.
Ini digunakan dalam Crane / Excavator / Solar energy / overhead working truck / mesin lainnya.
Keuntungan
1. Dirancang dengan poros cacing jam pasir yang memberikan lebih banyak kontak gigi dan torsi lebih tinggi
2. Masa pakai meningkat dengan pengerasan gigi dan raceway
3. Performa produk sudah teruji dan kualitas produk terjamin.
Ada banyak aplikasi di mana penggerak slewing dapat digunakan, terutama karena sangat cocok untuk aplikasi yang membutuhkan daya penahan beban dan kekuatan torsi rotasi.
