Detail produk:
|
| Bahan: | QT | Model: | SDE7" |
|---|---|---|---|
| Perbandingan gigi: | 57:1 | Nilai Torsi Keluaran: | 2000 Nm |
| Memegang Torsi: | 13500 Nm | Torsi Miring: | 13200 Nm |
| Efisiensi: | 40% | Warna standar: | RAL 9006 |
| Menyoroti: | High Holding Torque Solar Slew Drive,2000 Nm Solar Worm Slew Drive,Gear Motor Solar Slew Drive |
||

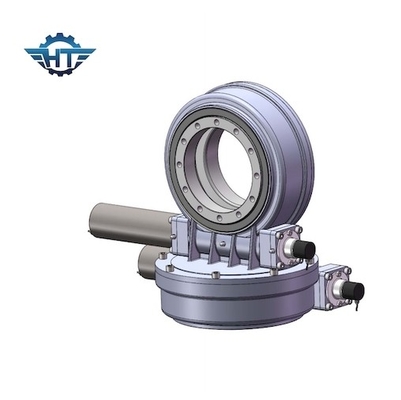

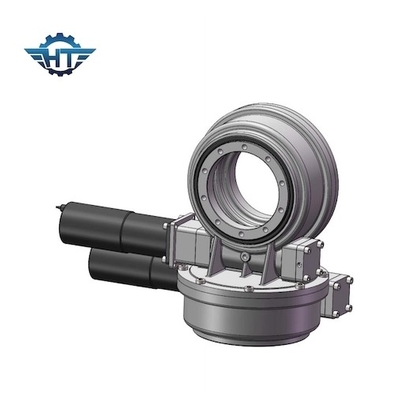

High Holding Torque Worm Drive Slewing Drive Untuk Sistem Pelacakan Surya Dengan Gear Motor
Deskripsi Drive Worm Drive Slewing
Untuk sistem pelacakan surya sumbu ganda, berdasarkan struktur braket yang berbeda, tiga jenis solusi slew drive dapat diterapkan:
1. gunakan dua penggerak penggerak sumbu tunggal horizontal (tipe se).
2. gunakan satu horizontal (tipe se) dan vertikal lainnya (tipe ve).
3. gunakan penggerak penggerak sumbu ganda.
Semua solusi tersebut dapat mencapai pelacakan matahari baik secara vertikal maupun horizontal, yang berarti melacak matahari sepanjang waktu dengan sinar matahari langsung.
Parameter Penggerak Slew Sumbu Ganda
| Model | Perbandingan | Nilai Torsi Keluaran (Nm) | Torsi Miring (Nm) | Memegang Torsi (Nm) | Beban Aksial (kN) | Beban Radial (kN) | Efisiensi | presisi (°) | Mengunci sendiri | Berat (kg) |
| 3" | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | 0.1 | Ya | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | 0.1 | Ya | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | 0.1 | Ya | 56 |
| 9" | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | 0.1 | Ya | 92 |
| 12" | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | 0.1 | Ya | 160 |
| 14" | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | 0.1 | Ya | 224 |
| 17" | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | 0.1 | Ya | 320 |
| 21" | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | 0.1 | Ya | 492 |
| 25" | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | 0.1 | Ya | 705 |
Drive Slew Diterapkan Dalam Pelacak Surya Sumbu Ganda
| Nama Produk | Drive Slew SDE7 |
| Torsi Keluaran | 980 Nm ;723 kaki.lbs |
| Torsi Keluaran Maks | 1938 Nm;1429 kaki.lbs |
| Torsi Momen Miring | 7000Nm;5163 kaki.lbs |
| Memegang Torsi | 13200 Nm ;9736 kaki.lbs |
| Peringkat Aksial Statis | 133,20 kN ;29943 lb |
| Peringkat Radial Statis | 53kN;11977 lb |
| Peringkat Aksial Dinamis | 31,90 kN ;7171 lb |
| Peringkat Radial Dinamis | 27,91 kN ;6274 lb |
| Alternatif Motor | 12/24/48VDC Motor;Motor langkah;Motor Tanpa Kuas |
| Gaya Produk | Sumbu Ganda;CPV/HCPV;hidangan surya;Menara Surya |
| Fitur Aplikasi | Sistem Pelacakan Surya, Mesin Industri |
| Kotak Panel yang Direkomendasikan | 30 meter persegi |
Layanan yang Disesuaikan
1. Desain khusus berdasarkan aplikasi dan proyek yang berbeda
2. Berbagai jenis motor dapat dicocokkan, seperti motor hidrolik, motor stepper, motor listrik, dll.
3. Warna yang berbeda tersedia berdasarkan kode RAL;warna standar kami adalah RAL 9006.
