Detail produk:
|
| Model nomor.: | SDE9, ZSDE9 | SIKLUS: | 30 tahun |
|---|---|---|---|
| Jaminan: | 5 tahun | Periksa Laporan: | Ya |
| Keterbukaan: | Tertutup | Struktur: | Worm dan Gear |
| Aplikasi: | Sistem Pelacakan Panel Surya | Warna: | seperti yang diminta |
| Menyoroti: | Perumahan Tertutup Worm Gear Slewing Drive,Worm Gear Slewing Drive 12 Inches,12 Inches slew drive motor |
||

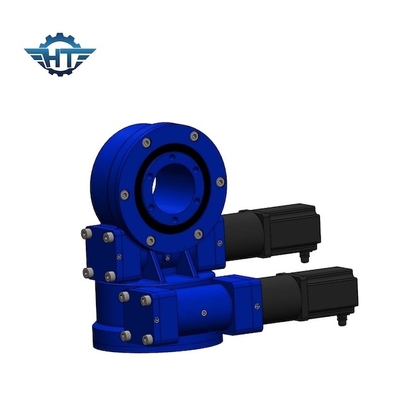

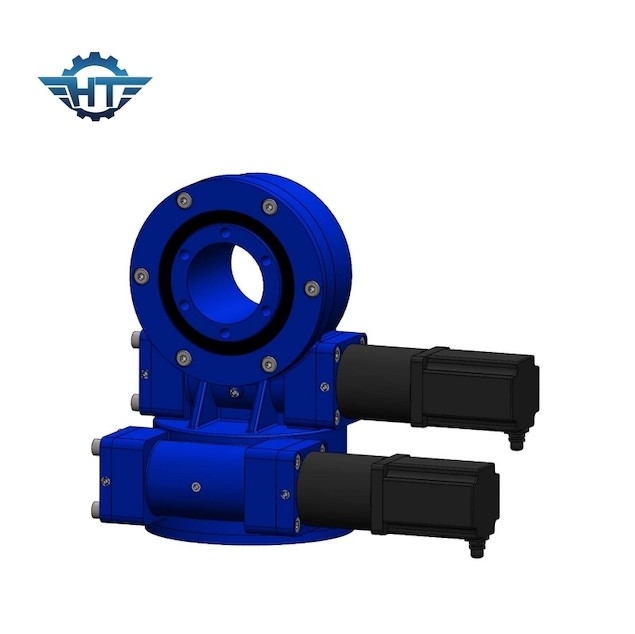

Drive Slewing Worm Gear Terselubung, Perumahan Tertutup Untuk Sistem Pelacakan Panel Surya
Deskripsi Penggerak Slewing Worm Gear Terselubung
Slew drive sumbu ganda yang diterapkan dalam sistem pelacakan matahari sumbu ganda memungkinkan tingkat energi matahari yang optimal karena kemampuannya untuk mengikuti matahari di segala arah.Tidak peduli di mana matahari berada di langit, ia mampu memiringkan diri untuk bersentuhan langsung dengan matahari.Karena terkena lingkungan liar, itu harus tahan air, tahan pasir dan tahan terhadap beban angin, beban salju dan badai hujan untuk umur lapangan 25 tahun.Kadang-kadang, itu juga perlu bekerja di bawah perbedaan suhu yang besar yang merupakan tantangan besar bagi lapisan permukaan, karet penyegel dan juga minyak pelumas.
Parameter Kinerja Drive Slewing Model SDE
|
Parameter Kinerja Model SDE |
||||||||||||
|
Model |
Nilai Torsi Keluaran (Nm) |
Torsi Miring (kN.m) |
Memegang Torsi (kN.m) |
Beban Aksial (kN) |
Beban Radial (kN) |
Perbandingan |
Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep (℃) |
Mengunci sendiri |
Berat (kg) |
|
3" |
600 |
1.5 |
5.8 |
10 |
15 |
31: 1 |
40% |
0,15 |
66 |
-40～+80 |
Ya |
25kg |
|
5" |
800 |
6 |
9.2 |
16 |
27 |
37:1 |
40% |
0,15 |
66 |
-40～+80 |
Ya |
34kg |
|
7" |
2000 |
7.5 |
13.2 |
34 |
58 |
57:1 |
40% |
0,15 |
66 |
-40～+80 |
Ya |
56kg |
|
9" |
4300 |
16 |
27.2 |
60 |
130 |
61: 1 |
40% |
0,15 |
66 |
-40～+80 |
Ya |
92kg |
|
12" |
5800 |
25 |
41 |
77 |
190 |
78: 1 |
40% |
0,15 |
66 |
-40～+80 |
Ya |
160kg |
|
14" |
6750 |
48 |
45 |
110 |
230 |
85: 1 |
40% |
0,15 |
66 |
-40～+80 |
Ya |
224kg |
|
17" |
9460 |
67 |
54 |
142 |
390 |
102: 1 |
40% |
0,15 |
66 |
-40～+80 |
Ya |
320kg |
|
21" |
16000 |
89 |
65 |
337 |
640 |
125: 1 |
40% |
0,15 |
66 |
-40～+80 |
Ya |
492kg |
|
25" |
21450 |
112 |
89 |
476 |
950 |
150: 1 |
40% |
0,15 |
66 |
-40～+80 |
Ya |
705kg |
Aplikasi
Sistem menara CSP (TSP)
Menara kolektor atau sistem kolektor pusat dari sistem menara CSP menggunakan cermin pelacak matahari yang disebut heliostat untuk memfokuskan sinar matahari ke kolektor di bagian atas menara.Fluida perpindahan panas dipanaskan hingga sekitar 600ºC di kolektor dan digunakan untuk menghasilkan uap, yang kemudian digunakan untuk menghasilkan listrik dalam turbin uap konvensional.Selama waktu ini, penggerak slewing diperlukan untuk berputar sehingga cermin dapat menangkap panas matahari paling banyak, dan aplikasi ini membutuhkan jarak bebas yang lebih baik dan stabilitas penggerak slewing yang lebih baik.
