Detail produk:
|
| Model nomor.: | Gearbox cacing sumbu ganda SDE5 | Perbandingan gigi: | 37:1 |
|---|---|---|---|
| Melangkah: | Satu langkah | Keterbukaan: | Tertutup |
| Aplikasi: | CSP Palung Parabola | Masa hidup: | 30 tahun |
| Pelacakan Presisi: | 0,15 derajat | ||
| Menyoroti: | SDE5 Dual Axis Slew Drive,Fresnel Parabolic Dual Axis Slew Drive,Fresnel Parabolic Slewing Ring Drive |
||

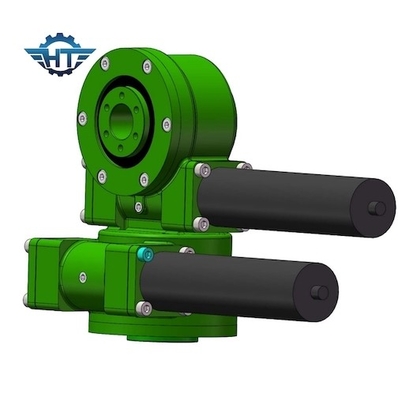

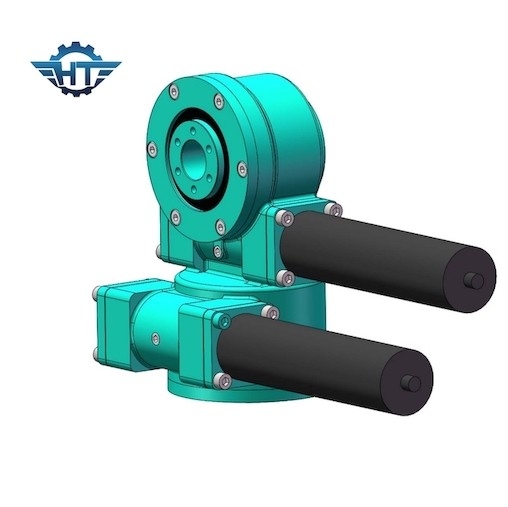

SDE5 Dual Axis Slewing Drives Untuk Fresnel, Parabolic Trough Concentrated Solar Power
Deskripsi SDE5 Dual Axis Slewing Drives
|
Aplikasi |
Sistem pelacakan surya sumbu ganda |
|
Jumlah sumbu |
Dua |
|
Ukuran |
5 inci
|
|
Sertifikasi |
CE, ISO9001 |
|
Tanggal produksi |
3 ~ 45 hari berdasarkan jumlah pesanan |
|
Torsi keluaran |
800 Nm |
|
Memiringkan torsi |
6000 Nm |
|
Memegang torsi |
9200 Nm |
|
Perbandingan gigi |
37:1 |
|
Kehidupan pelayanan |
30 tahun |
|
Kelas perlindungan |
IP66 |
| Mengunci sendiri | Ya |
| Efisiensi | 40% |
| Bobot | 34 kg |
Parameter Kinerja Drive Slewing Model SDE
| Parameter Kinerja Model SDE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) |
Torsi Miring (kN.m) |
Memegang Torsi (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep (℃) |
Mengunci sendiri | Berat (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 705kg |
Aplikasi
Itu tidak hanya digunakan untuk sistem pelacakan surya, tetapi juga parabola surya, PV, CPV, CSP, turbin angin dan parabola. Mereka dirancang untuk umur panjang, bekerja dalam kondisi lingkungan yang keras, berbagai ukuran tersedia, termasuk disesuaikan, mudah pemasangan dan garansi produk.
