Detail produk:
|
| Bahan: | 50Mn, 42CrMo | Layanan OEM: | Tersedia |
|---|---|---|---|
| Bobot: | 160 kg | Fitur: | Perlengkapan Penguncian Sendiri |
| Situs Instalasi: | Atap dan Lapangan | Install: | Instalasi Cepat |
| Paket Transportasi: | kasus kayu lapis standar | Waktu memimpin: | persediaan |
| Menyoroti: | IP66 Worm Gear Slew Drive,Heliostat CSP Worm Gear Slew Drive,Heliostat CSP motor penggerak slew |
||

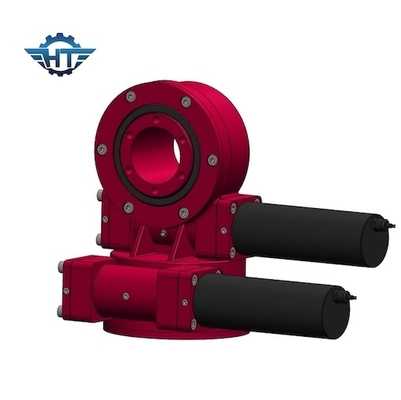

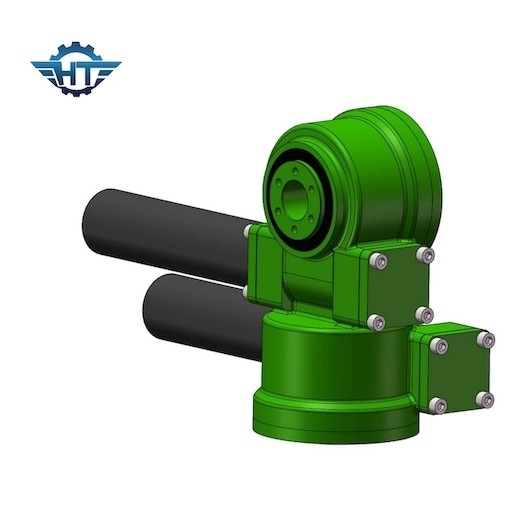

IP66 Worm Gear Slew Drive Untuk Pembangkit Listrik Heliostat CSP Akurasi Pelacakan Tinggi
Deskripsi Worm Gear Slew Drive
Drive slewing membantu mengoptimalkan keseluruhan struktur desain sistem, memastikan bahwa struktur keseluruhan sangat kuat.Desain penggerak slewing kami lulus analisis teknik 3D dengan keandalan tinggi.Semua penggerak slewing diperlakukan dengan cat C4 untuk memastikan siklus hidup 30 tahun.Penggerak slewing kami memiliki torsi awal yang rendah, yang membuat pekerjaan lebih efisien, kecepatan berkurang, dan masa pakai sangat diperpanjang.
Parameter SDE12
| Aplikasi | Sistem pelacakan surya ganda |
| Jumlah sumbu | 2 |
| Ukuran | 12 inci |
| Sertifikasi | CE, ISO9001 |
| Tanggal pengiriman | 30 ~ 45 hari |
| Torsi keluaran | 5800 Nm |
| Memiringkan torsi | 25000 Nm |
| Memegang torsi | 41000 Nm |
| Perbandingan gigi | 78: 1 |
| Kehidupan pelayanan | 30 tahun |
| Tingkat perlindungan |
IP66 |
Parameter Kinerja Drive Slewing Model SDE
| Parameter Kinerja Model SDE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) |
Torsi Miring (kN.m) |
Memegang Torsi (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep (℃) |
Mengunci sendiri | Berat (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 705kg |
Pengemasan dan Transportasi
Semua drive slew akan dikemas dengan kotak kayu bebas fumigasi.
Mendukung transportasi laut, transportasi udara, transportasi jalan, ekspres seperti TNT, DHL, UPS, EMS, Fedex, dll untuk sampel dan transportasi kargo kecil.
