Detail produk:
|
| Model nomor.: | gigi slewing 17 inci | Bahan baku: | 50Mn, 42CrMo |
|---|---|---|---|
| Keterbukaan: | Tertutup | Bobot: | 320 kg |
| Perbandingan: | 102: 1 | Aplikasi: | Sistem Pelacakan Surya |
| MOQ: | Satu potong | cara pengiriman: | melalui laut, udara, ekspres, kereta api |
| Menyoroti: | Worm Gear Dual Axis Slew Drive,Dual Axis Slew Drive 17 inci,Worm Gear Slew Drive 17 Inci |
||

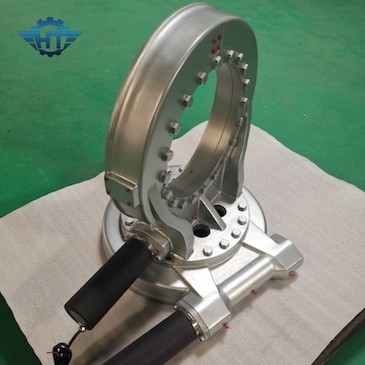

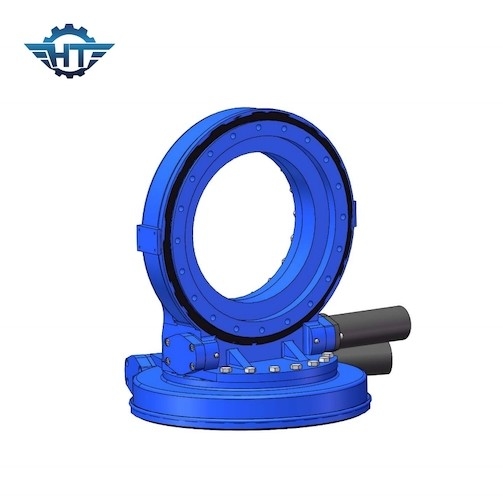

Worm Gear Dual Axis Slewing Gear Drive Dengan Motor Listrik Untuk Sistem Pelacakan Surya
Deskripsi Penggerak Roda Gigi Slewing
Slewing drive adalah gearbox yang dapat dengan aman menahan beban radial dan aksial pada saat yang bersamaan dan mengirimkan torsi putar kecepatan rendah.Rotasi dapat pada satu sumbu atau pada beberapa sumbu.Drive slewing dirakit dari roda gigi, cacing, segel, rumah, dan motor dan komponen tambahan lainnya.Jenis penggerak slewing tertutup biasanya digunakan dalam sistem pelacakan surya karena perlu digunakan di luar ruangan setidaknya selama 25 tahun masa pakai di lapangan.Kami juga dapat memilih motor listrik atau motor hidrolik yang sesuai dengan kebutuhan teknis Anda.
Parameter Kinerja Drive Slewing Model SDE
| Parameter Kinerja Model SDE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) |
Torsi Miring (kN.m) |
Memegang Torsi (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep (℃) |
Mengunci sendiri | Berat (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 705kg |
Fitur
1. rotasi searah jarum jam dan berlawanan arah jarum jam
2. Tingkat perlindungan IP66 untuk mencegah air dan debu
3. Jenis drive slewing SE, VE dan SDE memenuhi persyaratan aplikasi yang berbeda.
Drive slewing sumbu tunggal vertikal VE sebagian besar diterapkan dalam sistem pelacakan surya, daya terpadu parabola, sedangkan drive slewing sumbu tunggal horizontal SE diterapkan dalam sistem pelacakan surya, mesin konstruksi, dan turbin angin.Drive slewing sumbu ganda SDE digunakan pada PV, CSP, CPV, antena satelit, dan antena stirling.
