Detail produk:
|
| Model: | 5 inci | Perbandingan gigi: | 37:1 |
|---|---|---|---|
| Efisiensi: | 40% | Aplikasi: | Pelacak Surya Sumbu Ganda |
| Tempat asal: | Changzhou, Cina | Tingkat kebisingan: | ≤60dB |
| Suhu Operasional: | -20 ℃ ~ + 120 ℃ | Tegangan keluaran: | 24V |
| Menyoroti: | slew drive motor,slewing ring gear |
||

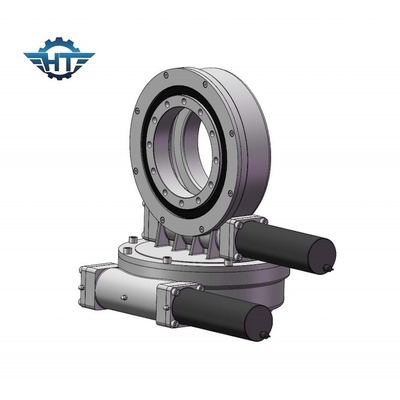

SDE Slew Drive Gearbox, Backlash Kecil Dengan Nema Untuk Pembangkit Surya Dan Antena Satelit
Deskripsi SDE Slew Drive Gearbox
Desain penggerak slewing sumbu ganda dengan penggerak dua sumbu pada saat yang bersamaan.Ini lebih banyak kontak gigi dan torsi keluaran ganda daripada drive slewing Seri SE. Produk ini memiliki sejarah panjang, teknologi proses sudah sangat matang sekarang.
Parameter Performa Model SDE
| Parameter Performa Model SDE | ||||||||||
| Model | Perbandingan | Torsi Keluaran Terukur | Torsi Miring | Beban Aksial | Beban Radial | Menahan Torsi | Efisiensi | Presisi | Mengunci sendiri | Berat |
| Nm | Nm | kN | kN | Nm | derajat | Ya | kg | |||
| 3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0,1 | Ya | 21kg |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0,1 | Ya | 32kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0,1 | Ya | 54kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0,1 | Ya | 88kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0,1 | Ya | 157 kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0,1 | Ya | 214kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0,1 | Ya | 315kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0,1 | Ya | 481kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0,1 | Ya | 682 kg |
Keuntungan
1. Performa pelindung yang lebih baik
2. Segel minyak dapat mencegah minyak bocor secara efektif
3. Segel oli kerangka menjaga bentuk dan tegangan serta menjamin pengoperasian bagian transmisi yang berkelanjutan dan efektif.
4. Segel minyak memiliki kinerja tahan panas dan tahan aus yang tinggi.
