Detail produk:
|
| Model: | 9 inci | Perbandingan gigi: | 61: 1 |
|---|---|---|---|
| Efisiensi: | 40% | Jenis: | Sumbu Ganda |
| Aplikasi: | Energi matahari | Layanan OEM: | Tersedia |
| Tempat asal: | Changzhou, Cina | Pengemudi: | motor 24vdc |
| Menyoroti: | slew drive motor,slewing ring gear |
||

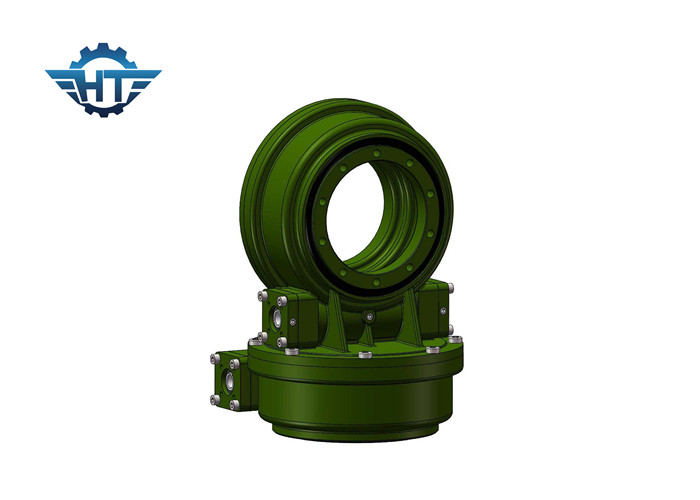

SDE9 QT Material Dual Axis Slewing Drive Dengan Motor Listrik 24VDC Planetary
Deskripsi Penggerak Slewing Sumbu Ganda
Slewing drive adalah gearbox yang dapat dengan aman menahan beban radial dan aksial, serta mengirimkan torsi untuk berputar.Rotasi bisa dalam satu sumbu, atau dalam beberapa sumbu bersama-sama. Penggerak slewing dibuat dengan membuat roda gigi, bantalan, segel, rumahan, motor, dan komponen tambahan lainnya dan merakitnya menjadi kotak roda gigi yang sudah jadi.Slewing drive banyak diterapkan di trailer modular, crane, peralatan ambil kayu, platform kerja udara, sistem solartracking sistem tenaga angin, dll. Slewing drive cocok untuk daerah lintang tinggi dan efisiensi pembangkit listrik akan meningkat lebih dari 35%, yang secara signifikan meningkatkan efisiensi sistem pembangkit listrik tenaga surya.Untuk sistem pelacakan surya sumbu tunggal horizontal, poros utama panel surya akan menyesuaikan sudut untuk secara tepat melacak sudut deklinasi.Drive slewing semacam ini hanya diterapkan untuk daerah lintang rendah.Dengan mengadopsi bantalan slewing sebagai komponen intinya, penggerak slewing dapat menahan gaya aksial, gaya radial dan momen miring secara bersamaan.Slewing drive banyak diterapkan dalam sistem pelacakan surya.Sistem pelacakan surya dibagi menjadi sistem pelacakan surya sumbu tunggal horizontal, pelacak sumbu tunggal miring dan sistem pelacakan matahari sumbu ganda.Drive slewing yang digunakan dalam sistem pelacakan surya terutama sumbu tunggal (seri SE), sumbu ganda (seri SDE) dan tipe vertikal (seri VE).Dan model yang paling umum digunakan adalah SE3, SE5, SE7, SE9;SDE3, SDE7, VE7, VE9.
Parameter Kinerja Drive Slewing Model SDE
| Parameter Kinerja Model SDE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) |
Torsi Miring (kN.m) |
Memegang Torsi (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep (℃) |
Mengunci sendiri | Berat (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 705kg |
Bagaimana memilih ukuran drive slewing yang tepat?
Memilih ukuran drive slewing yang tepat untuk menghindari tidak hanya kinerja yang kurang atau kelebihan kinerja yang memainkan peran penting dalam mencapai solusi hemat biaya.
Tolong beri kami informasi berikut untuk memilih drive slewing yang sesuai:
1. aplikasi
2. output toque yang dibutuhkan.Jika Anda tidak memiliki gagasan yang jelas tentang data itu, cukup beri tahu kami bebannya, misalnya, berat panel dan braket pemasangan pada drive slewing kami.
3. dimensi beban dan angin terbesar di daerah Anda dalam 10 tahun terakhir yang digunakan untuk menghitung apakah drive yang kami rekomendasikan dapat menanggung beban maksimal ketika datang angin besar.
4. kecepatan output yang Anda butuhkan yang akan membantu kami merekomendasikan motor yang cocok untuk Anda.
5. informasi lain seperti reaksi balik, permintaan kelas IP, dll
