Detail produk:
|
| Bahan: | 50Mn, 42CrMo | Nomor model: | SDE12 |
|---|---|---|---|
| OEM: | Tersedia | Aplikasi: | sistem pelacakan matahari |
| Peringkat IP: | IP67 | Tegangan masukan: | 24VDC |
| Suhu Operasional: | -20 ℃ hingga +120 ℃ | Akurasi Posisi: | <0,01° |
| Menyoroti: | slew drive motor,worm gear slew drive |
||

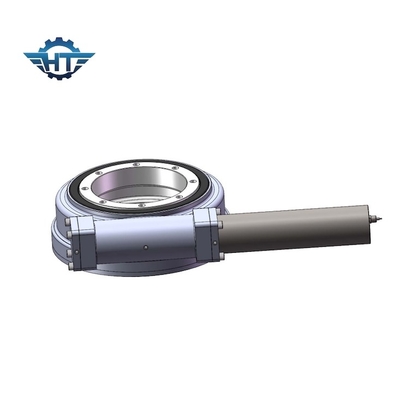

Presisi Tinggi Dual Axis NEMA34 Slew Drive Gearbox Untuk Load Holding Solar Tracking System
Deskripsi NEMA34 Slew Drive Gearbox
Penggerak slewing kami ditenagai dengan teknologi cacing jam pasir untuk torsi gigi maksimum dan putaran paling mulus.Aplikasi slew drive umumnya mencakup industri tenaga surya, truk derek, man lift, dan peralatan utilitas, attachment hidraulik, peralatan perkakas oli, derek laut, penangan ban, penggali, dan lift otomotif, tetapi slew drive digunakan di banyak aplikasi lain yang memerlukan penahan beban dan kemampuan rotasi.Kami menawarkan model slew drive yang berbeda dengan kapasitas beban momen yang berbeda.Penggerak slew standar dilengkapi dengan rumahan terbuka dan satu poros cacing jam pasir yang dapat mengunci sendiri.Setelah input sumber daya dikembalikan ke netral, poros cacing akan mengunci beban ke posisinya tanpa memerlukan perangkat pengereman eksternal.
Slew drive bisa dengan worm gear, spur gear, bevel gear.Dan juga untuk cincin slewing bagian dalam, bisa berupa cincin slewing bola baris tunggal, dan juga bisa berupa cincin slewing bola baris ganda.Yang dengan baris ganda dapat mengambil lebih banyak beban.Itu dapat dipilih tergantung pada aplikasi Anda.
Parameter Performa Slew Drive Sumbu Ganda
| Model | Perbandingan | Torsi Output Terukur (Nm) | Torsi Miring (Nm) | Menahan Torsi (Nm) | Beban Aksial (kN) | Beban Radial (kN) | Efisiensi | Presisi (°) | Mengunci sendiri | Berat (kg) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0,1 | Ya | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0,1 | Ya | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0,1 | Ya | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0,1 | Ya | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | Ya | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | Ya | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | Ya | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | Ya | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | Ya | 705 |
Keuntungan
1. Presisi: kurang dari 0,1 derajat
2. Mengunci sendiri
3. Peringkat IP: IP66
4. Presisi tinggi untuk membiarkan sistem pelacakan otomatis sepenuhnya dengan cara presisi yang lebih tinggi
5. Untuk mencapai keluaran daya sekitar 45% lebih banyak daripada sistem pemasangan tetap
6. Instalasi dan penanganan yang mudah
7. perawatan mudah

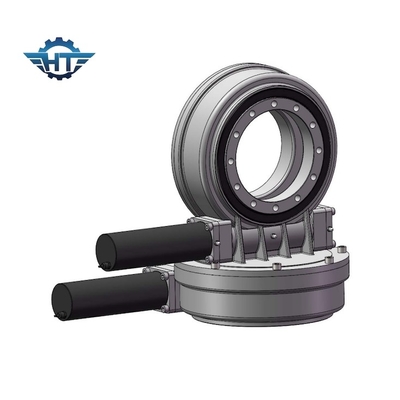

Drive Slew Sumbu Ganda
Aplikasi penggerak slewing yang paling umum untuk penggerak slewing sumbu ganda adalah pelacak surya sumbu ganda.Sistem pelacakan sumbu ganda adalah sejenis unit daya yang dapat menjaga panel surya menghadap matahari setiap saat dan membuat cahaya matahari menyinari panel surya secara vertikal setiap saat.Penggerak cincin slew sumbu ganda dapat meningkatkan presisi pelacakan dan efisiensi pembangkitan daya yang berarti penggerak slew sumbu ganda mampu menciptakan solusi yang efisien dan andal dalam satu penggerak.Drive slew sumbu ganda untuk CPV dapat dipasang secara horizontal, vertikal, atau pada kombinasi beberapa sumbu.
Bagaimana memilih ukuran drive slewing yang tepat?
Memilih ukuran drive slewing yang tepat untuk menghindari tidak hanya kekurangan kinerja atau surplus kinerja memainkan peran penting dalam mencapai solusi hemat biaya.
Tolong beri kami informasi berikut untuk memilih drive slewing yang sesuai:
1. aplikasi
2. toque keluaran yang diperlukan.Jika Anda tidak memiliki gagasan yang jelas tentang data tersebut, beri tahu kami muatannya, misalnya, berat panel dan braket pemasangan pada drive slewing kami.
3. dimensi beban dan angin terbesar di daerah Anda dalam 10 tahun terakhir yang digunakan untuk menghitung apakah drive yang kami rekomendasikan dapat menahan beban maksimum saat datang angin kencang.
4. kecepatan output yang Anda butuhkan yang akan membantu kami merekomendasikan motor yang cocok untuk Anda.
5. informasi lain seperti serangan balik, permintaan tingkat IP, dll
