Detail produk:
|
| Model: | SDE7 | Aplikasi: | Pelacak Surya Sumbu Ganda |
|---|---|---|---|
| Daya masukan: | AC/DC | nama Produk: | Drive Slewing Vertikal |
| Kelas Perlindungan: | IP67 | Kisaran kecepatan: | Rendah ke tinggi |
| Kisaran suhu: | -40 ℃ Sampai +120 ℃ | Kisaran tegangan: | 12V ke 24V |
| Menyoroti: | worm gear slew drive,slewing ring gear |
||

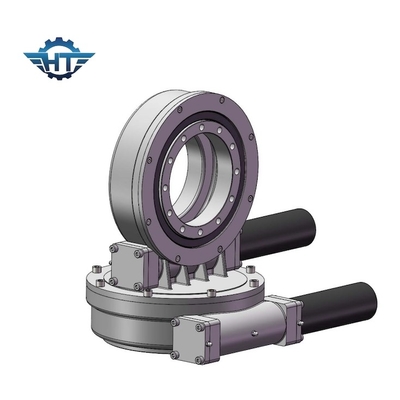

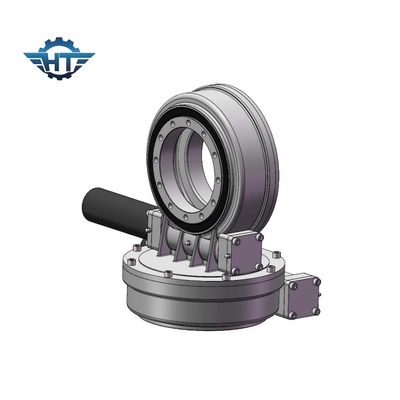

IP 66 Worm Dan Struktur Gigi Slew Drive Gearbox SDE7 Dengan Nema 23 Untuk Pelacak Surya Sumbu Ganda
Deskripsi Worm Dan Gear Slew Drive
Penggerak slewing adalah kotak roda gigi yang dapat menahan beban radial dan aksial dengan aman, serta mengirimkan torsi untuk berputar.Rotasi dapat dalam satu sumbu, atau dalam beberapa sumbu bersama-sama. Drive slewing dibuat dengan membuat roda gigi, bantalan, segel, rumah, motor, dan komponen tambahan lainnya dan merakitnya menjadi kotak roda gigi yang sudah jadi.
Slewing drive diterapkan secara luas di trailer modular, derek, peralatan pengambil kayu, platform kerja udara, sistem solartracking, sistem tenaga angin, dll.
slewing drive cocok untuk daerah lintang tinggi dan efisiensi pembangkit listrik akan meningkat lebih dari 35%, yang secara signifikan meningkatkan efisiensi sistem pembangkit tenaga surya.
Untuk sistem pelacakan surya sumbu tunggal horizontal, poros utama panel surya akan menyesuaikan sudut untuk secara tepat melacak sudut deklinasi.Penggerak slewing semacam ini hanya diterapkan untuk daerah lintang rendah.
Dengan mengadopsi bantalan slewing sebagai komponen intinya, penggerak slewing dapat menahan gaya aksial, gaya radial, dan momen miring secara bersamaan.Slewing drive diterapkan secara luas dalam sistem pelacakan matahari.
Sistem pelacakan matahari dibagi menjadi sistem pelacakan matahari sumbu tunggal horizontal, pelacak sumbu tunggal miring dan sistem pelacakan matahari sumbu ganda.
Penggerak slewing yang digunakan dalam sistem pelacakan surya sebagian besar adalah sumbu tunggal (seri SE), sumbu ganda (seri SDE) dan tipe vertikal (seri VE).Dan model yang paling umum digunakan adalah SE3, SE5, SE7, SE9;SDE3, SDE7, VE7, VE9.
Parameter Performa Slewing Drive Model SDE
| Model | Perbandingan | Torsi Output Terukur (Nm) | Torsi Miring (Nm) | Menahan Torsi (Nm) | Beban Aksial (kN) | Beban Radial (kN) | Efisiensi | Presisi (°) | Mengunci sendiri | Berat (kg) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0,1 | Ya | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0,1 | Ya | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0,1 | Ya | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0,1 | Ya | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | Ya | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | Ya | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | Ya | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | Ya | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | Ya | 705 |
Keandalan
Drive slewing sumbu ganda SDE kami terjamin untuk masa pakai lapangan selama 30 tahun dengan pemosisian 3D yang presisi.Drive SDE menciptakan solusi yang efisien dan andal dalam satu drive.Kami memenuhi syarat semua komponen dan bahan baku kami menggunakan standar yang ditetapkan oleh ISO 9001, sertifikasi CE untuk memaksimalkan umur lapangan.
Bagaimana memilih ukuran drive slewing yang tepat?
Memilih ukuran drive slewing yang tepat untuk menghindari tidak hanya kekurangan kinerja atau surplus kinerja memainkan peran penting dalam mencapai solusi hemat biaya.
Tolong beri kami informasi berikut untuk memilih drive slewing yang sesuai:
1. aplikasi
2. toque keluaran yang diperlukan.Jika Anda tidak memiliki gagasan yang jelas tentang data tersebut, beri tahu kami muatannya, misalnya, berat panel dan braket pemasangan pada drive slewing kami.
3. dimensi beban dan angin terbesar di daerah Anda dalam 10 tahun terakhir yang digunakan untuk menghitung apakah drive yang kami rekomendasikan dapat menahan beban maksimum saat datang angin kencang.
4. kecepatan output yang Anda butuhkan yang akan membantu kami merekomendasikan motor yang cocok untuk Anda.
5. informasi lain seperti serangan balik, permintaan tingkat IP, dll
