Detail produk:
|
| Bahan: | 50Mn, 42CrMo | Model: | SDE7" |
|---|---|---|---|
| Perbandingan gigi: | 57:1 | Nilai Torsi Keluaran: | 2000 Nm |
| Memegang Torsi: | 13500 Nm | Torsi Miring: | 13200 Nm |
| Efisiensi: | 40% | Warna standar: | RAL 9006 |
| Menyoroti: | worm gear slew drive,slewing ring gear |
||

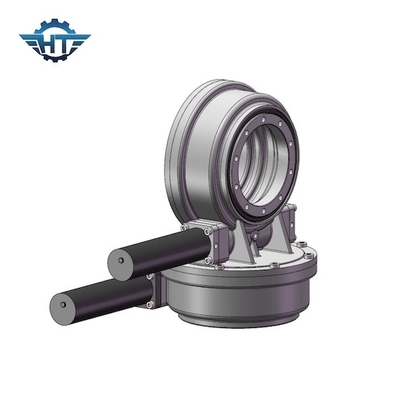

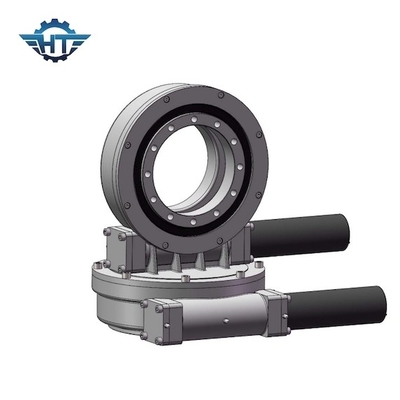

Rasio Transmisi Tinggi SDE7 Slew Drive Dengan Self Locking Gear Untuk Panas Matahari pelacak
Deskripsi SDE7 Slew Drive
Di pabrik CSP, terutama pabrik menara CSP, penggerak slewing adalah komponen inti dari sistem pelacakan, menggerakkan gerakan azimuth dan pitch heliostat untuk mencapai konsentrasi bidang cermin yang efisien, meningkatkan tingkat pemanfaatan energi cahaya, dan memastikan stasiun CSP.dari pembangkit listrik.
Drive slewing sumbu ganda sempurna untuk situasi yang perlu diputar baik secara vertikal maupun horizontal.Aplikasi umum termasuk pelacak surya sumbu ganda, antena satelit dan radar, mesin yang perlu bergerak 360 derajat di kedua arah.
Changzhou Hangtuo Mechanical Co, ltd adalah produsen profesional dan pengekspor slewing bearing/slewing ring/slew circle, slewing drive/slew drive, yang terutama diterapkan pada mesin pelabuhan, mesin pertambangan, mesin las, kendaraan konstruksi, kendaraan modular, tunggal atau sistem pelacakan surya sumbu ganda, dan sistem tenaga angin kecil, satelit, antena, dll.
Parameter Kinerja Drive Slewing Model SDE
| Parameter Kinerja Model SDE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) |
Torsi Miring (kN.m) |
Memegang Torsi (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep (℃) |
Mengunci sendiri | Berat (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 705kg |
Fitur
1. Torsi backholding tinggi untuk meningkatkan keamanan sistem pelacakan surya
2. Membungkus drive worm di dalam
3. Kontak multi gigi untuk memastikan beban tinggi
4. Fungsi penguncian sendiri
Layanan yang Disesuaikan
1. Desain khusus berdasarkan aplikasi dan proyek yang berbeda
2. Berbagai jenis motor dapat dicocokkan, seperti motor hidrolik, motor stepper, motor listrik, dll.
3. Warna yang berbeda tersedia berdasarkan kode RAL;warna standar kami adalah RAL 9006.
