Detail produk:
|
| Jenis: | penggerak roda gigi cacing | Bahan:: | 42CrMo, 50Mn |
|---|---|---|---|
| Aplikasi: | Sistem Pelacakan Surya | Jaminan: | 10 tahun |
| Warna: | Sesuai permintaan | Kode HS: | 8483409090 |
| Motor: | 24V DC | Fitur: | Seumur hidup panjang |
| Menyoroti: | 5In Single Axis Slewing Drive,Slewing Drive Untuk Solar Tracker 50Mn,50Mn hydraulic worm drive |
||

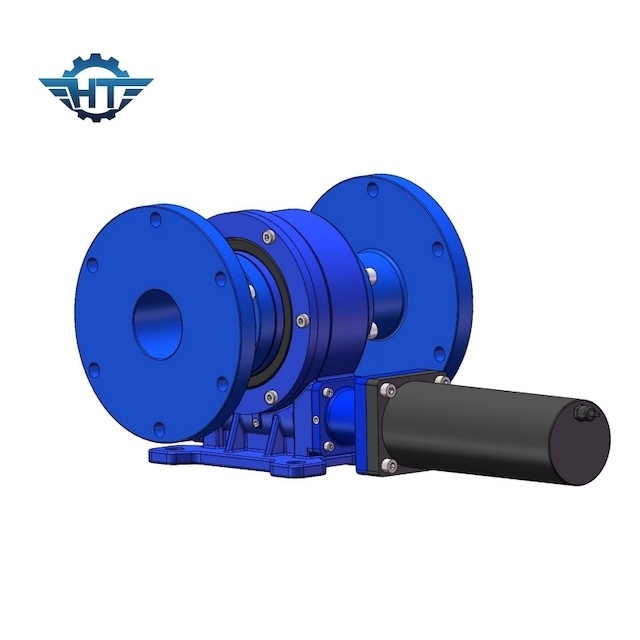

VE5 Single Axis Slew Drive Dengan Amplop Worm Gear Untuk Sistem Pelacakan Surya
Deskripsi Envelope Worm Slew Drive
Enveloping worm slew drive dirancang dalam rotasi panel fotovoltaik surya dan meningkatkan efisiensi pembangkit listrik.Mereka dapat diterapkan dalam PV tracker-sumbu tunggal & solusi pelacakan surya sumbu ganda, konsentrator surya, piringan surya, CPV (Fotovoltaik Terkonsentrasi), CSP (tenaga surya Terkonsentrasi), palung parabola surya dll.
Parameter Kinerja Model VE
| Parameter Kinerja Model VE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) | Memegang Torsi (kN.m) | Torsi Miring (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (Derajat) |
AKU P | Tep Kerja (℃) | Mengunci sendiri | Berat (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | Ya | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | Ya | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 251 kg |
Fitur
1. Rotasi 360 derajat
2. Sambungan motor penggerak dari sisi kiri atau kanan
3. Selama pemasangan, tidak perlu menyesuaikan jarak persneling;ini sudah di set oleh produsen sebelum pabrik
4. Gemuk telah diisi sebelum pabrik
4. Instalasi sederhana dan perawatan rendah
5. Pemanfaatan ruang yang rasional
6. Roda gigi mengunci sendiri;oleh karena itu rem tidak diperlukan
7. Metode memulai dan berhenti yang mudah dan lancar
8. Torsi backholding tinggi, cocok untuk pemasangan vertikal
Aplikasi
Ada banyak aplikasi di mana penggerak putar dapat digunakan, yang utama karena sangat cocok untuk aplikasi yang memerlukan beban untuk mempertahankan daya dan torsi rotasi.
Aplikasi penggerak ayun yang umum termasuk, tetapi tidak terbatas pada:
1.Pelacak surya
2. Turbin Angin
3. Angkat pria
4. Mesin hidrolik
5. Telehandler
6.Excavator
7. Angkat
8. Crane
9. Peralatan pengeboran
10.Peralatan militer
