Detail produk:
|
| Struktur: | cacing dan wormwheel | Bahan: | 42CrMo, QT |
|---|---|---|---|
| Jaminan: | 5 tahun | Aplikasi: | Menara Surya Terkonsentrasi |
| Ukuran: | Disesuaikan | Warna: | Disesuaikan |
| Motor: | motor langkah | pemasangan: | Pemasangan Sumbu Ganda |
| Menyoroti: | worm gear slew drive,slewing ring gear |
||

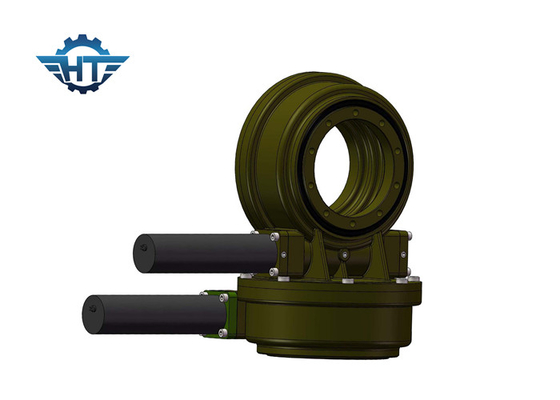

IP66 Worm Gear Dual Axis Slew Drive Gearbox Untuk Menara Surya Terkonsentrasi
Deskripsi Worm Gear Dual Axis Slew Drive
Slewing drive Hangtuo terdiri dari housing, slewing bearing, sealing, enveloping worm dengan beberapa suku cadang yang lengkap.Kami juga dapat memproduksi motor Elektronik dan motor Hidrolik yang digunakan untuk penggerak slewing, yang dapat bergerak searah jarum jam dan memutar arah berlawanan arah jarum jam.
Parameter Kinerja Drive Slewing Model SDE
| Parameter Kinerja Model SDE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) |
Torsi Miring (kN.m) |
Memegang Torsi (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep (℃) |
Mengunci sendiri | Berat (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 705kg |
Catatan: Dimensi dan parameter di atas dapat diperbarui atau disesuaikan, untuk dimensi dan parameter yang lebih rinci, silakan merujuk ke kamigambar penjualan.
Aplikasi
Slew drive sumbu ganda dapat diterapkan di menara stasiun tenaga surya terkonsentrasi.Tower CSP mengadopsi struktur tangki ganda, dan nitrat biner digunakan sebagai media penyerap panas dan penyimpanan panas.Energi matahari yang dikumpulkan oleh medan heliostat skala besar digunakan untuk menyimpan garam cair, dan kemudian garam cair ditukar dengan air sesuai dengan instruksi pengiriman dari jaringan listrik.Uap bersuhu tinggi dan bertekanan tinggi yang dihasilkan menggerakkan generator set turbin untuk menghasilkan keluaran daya yang berkesinambungan, stabil, dan dapat dijadwalkan.
