Detail produk:
|
| Bahan: | QT | Model: | SDE7" |
|---|---|---|---|
| Perbandingan gigi: | 57:1 | Nilai Torsi Keluaran: | 2000 Nm |
| Memegang Torsi: | 13500 Nm | Torsi Miring: | 13200 Nm |
| Efisiensi: | 40% | Warna standar: | RAL 9006 |
| Menyoroti: | worm gear slew drive,slewing ring gear |
||

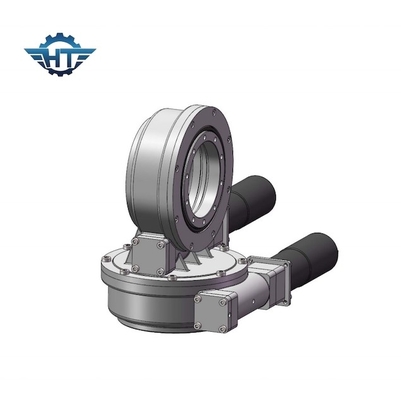

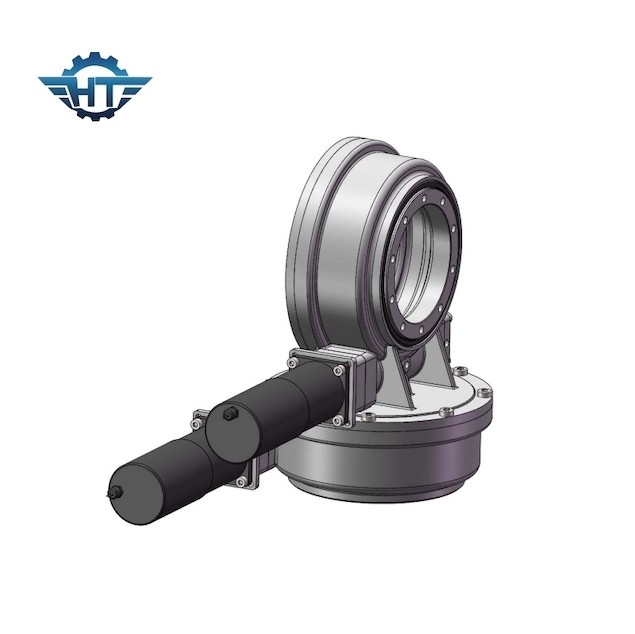

IP66 Dual Axis Slew Drive Gearbox, Lumasi Sendiri Untuk Pelacakan Matahari
Keterangan
Sistem pelacak surya termasuk sistem pelacakan surya sumbu tunggal dan ganda.Sistem pelacakan surya sumbu tunggal termasuk sistem pelacakan tunggal miring dan datar.
Untuk sistem pelacakan surya sumbu ganda, berdasarkan struktur braket yang berbeda, tiga jenis solusi slew drive dapat diterapkan:
1. gunakan dua penggerak penggerak sumbu tunggal horizontal (tipe SE).
2. gunakan satu horizontal (tipe SE) dan vertikal lainnya (tipe CE).
3. gunakan penggerak penggerak sumbu ganda.(Tipe SDE)
Semua solusi tersebut dapat mencapai pelacakan matahari baik secara vertikal maupun horizontal, yang berarti melacak matahari sepanjang waktu dengan sinar matahari langsung.
SDE7 Slewing Drive Parameter Kunci
| Nama Produk | Drive Slew SDE7 |
| Torsi Keluaran | 980 Nm ;723 kaki.lbs |
| Torsi Keluaran Maks | 1938 Nm;1429 kaki.lbs |
| Torsi Momen Miring | 7000Nm;5163 kaki.lbs |
| Memegang Torsi | 13200 Nm ;9736 kaki.lbs |
| Peringkat Aksial Statis | 133,20 kN ;29943 lb |
| Peringkat Radial Statis | 53kN;11977 lb |
| Peringkat Aksial Dinamis | 31,90 kN ;7171 pon |
| Peringkat Radial Dinamis | 27,91 kN ;6274 lb |
| Alternatif Motor | 12/24/48VDC Motor;Motor langkah;Motor Tanpa Kuas |
| Gaya Produk | Sumbu Ganda;CPV/HCPV;hidangan surya;Menara Surya |
| Fitur Aplikasi | Sistem Pelacakan Surya, Mesin Industri |
| Kotak Panel yang Direkomendasikan | 30 meter persegi |
Parameter Kinerja Drive Slewing Model SDE
| Parameter Kinerja Model SDE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) |
Torsi Miring (kN.m) |
Memegang Torsi (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep (℃) |
Mengunci sendiri | Berat (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 705kg |
Aplikasi
Untuk energi surya: Ini dirancang dalam sistem pelacakan surya untuk meningkatkan efisiensi pembangkit listrik.Penggunaan industri: Terutama digunakan untuk menggerakkan dua objek yang berputar relatif satu sama lain pada 360 °.
