Detail produk:
|
| Bahan: | QT | Jaminan: | 5 tahun |
|---|---|---|---|
| Melayani: | Desain OEM | Putar Sumbu: | Dua Sumbu |
| Warna: | abu-abu perak | Situs Instalasi: | Atap dan Lapangan |
| Kemasan: | Kayu lapis | Aplikasi: | Sistem Pelacakan Surya Sumbu Ganda |
| Menyoroti: | worm gear slew drive,slewing ring gear |
||

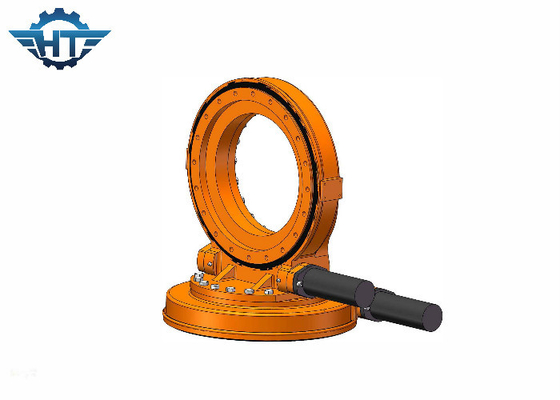

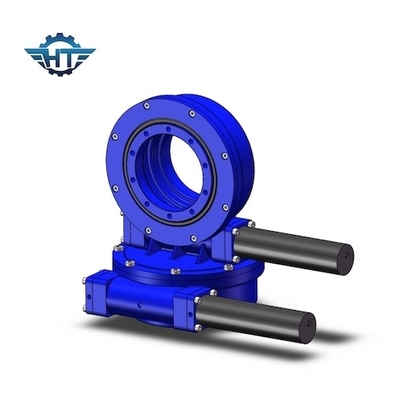

Umur Panjang Dan Gearbox Slew Drive Presisi Tinggi Untuk Sistem Pelacakan Surya Sumbu Ganda
SDE12 Slew Drive Gearbox Deskripsi
Memegang torsi: 40560 Nm
Peringkat aksial statis: 77 kN
Peringkat radial statis: 190 kN
Rasio gigi: 78: 1
Pelacakan presisi: 0.1
Torsi momen miring: 25000 Nm
Torsi keluaran: 5800 Nm
Berat: 160 kg
Drive slewing Hangtuo terutama terdiri dari bantalan slewing, roda gigi cacing, rumahan dan hidrolik atau motor listrik.
Parameter Kinerja Drive Slewing Model SDE
| Parameter Kinerja Model SDE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) |
Torsi Miring (kN.m) |
Memegang Torsi (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep (℃) |
Mengunci sendiri | Berat (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 705kg |
Aplikasi
Drive slewing perumahan tertutup banyak digunakan dalam aplikasi teknik yang berbeda seperti pengangkut pemuat berat, derek bergerak pelabuhan, pengangkatan kapal, truk cakar, derek pengangkat kontainer, dan derek gantry bergerak, mesin tambang, ekskavator, mesin beton, mesin kertas, sebagai serta sistem pembangkit tenaga angin juga menggunakan penggerak slewing kami.
Ketika penggerak slewing digunakan dalam industri energi surya, pengguna harus memilih yang ideal sesuai dengan luas panel surya yang sebenarnya.
Umumnya, penggerak slewing 3 inci cocok untuk sistem tenaga surya yang dilengkapi dengan panel surya 3-5㎡, 7 inci untuk panel surya 10-17 , 9 inci untuk 18-30 , 12 inci untuk 31-45㎡, dan 14 inci untuk 46-60㎡.
