Detail produk:
|
| Model: | 9 inci | Perbandingan gigi: | 61: 1 |
|---|---|---|---|
| Aplikasi: | Braket Dudukan yang Dapat Disesuaikan | Tempat asal: | Changzhou, Cina |
| Sopir: | Motor roda gigi Sensor Hall | Instalasi: | Vertikal |
| Warna: | seperti yang diminta | Reaksi: | 0,15° |
| Menyoroti: | Reverse Self Locking Slew Ring Drive,Hall Sensor Worm Gear Slewing Ring,Reverse Self Locking worm slew drive |
||

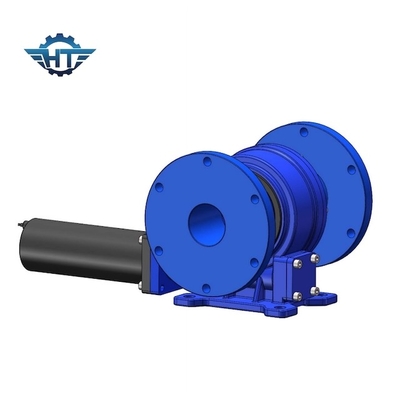

9 Inches Reverse Self Locking Worm Gear Slewing Ring Untuk Braket Pemasangan yang Dapat Disesuaikan
Self Locking Worm Gear Slewing Ring Deskripsi
Fitur khas dari penggerak roda gigi cacing putar adalah fitur antara penguncian otomatis statis dan penguncian otomatis dinamis.Ketika efisiensi startup A 0,5, self-locking statis ada.Pada saat ini, tidak mungkin untuk menggerakkan worm dengan memutar bantalan slewing.Terkadang, self-lock ini dapat dibatalkan oleh beberapa kekuatan eksternal seperti getaran eksternal.Pada saat ini, cacing dapat digerakkan oleh bantalan putar putar.Ketika efisiensi mekanis operasi 0,5, sudut heliks m=2,5°~4°, yang dapat mencapai penguncian otomatis dinamis (yaitu, penguncian otomatis selama gerakan), yang dapat dicapai dengan mengandalkan tegangan kontak dan gesekan permukaan gigi.
Dalam banyak sistem penggerak, penguncian otomatis sangat penting.Secara umum, menggunakan rem atau blok tambahan adalah metode yang paling umum.Roda gigi yang mengunci sendiri tidak dapat sepenuhnya menggantikan peran rem.Penggerak roda gigi cacing putar adalah penguncian otomatis statis.Dalam beberapa kasus khusus, seperti gempa bumi, self-locking masih efektif ketika ada kecenderungan untuk membalikkan rotasi.Penggerak slewing kami memiliki fitur penguncian otomatis terbalik karena karakteristik penguncian otomatis roda gigi cacing.Fitur ini sangat meningkatkan stabilitas pengoperasian host dan faktor keamanan.Dibandingkan dengan produk swing tradisional, slewing drive gearbox mudah dipasang, mudah dirawat, dan menghemat banyak ruang pemasangan.
Parameter Kinerja Model VE
| Parameter Kinerja Model VE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) | Memegang Torsi (kN.m) | Torsi Miring (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (Derajat) |
AKU P | Tep Kerja (℃) | Mengunci sendiri | Berat (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 251 kg |
Keuntungan
1. Momen guling yang kuat berdasarkan cincin slewing
2. Mengadopsi drive cacing yang menyelimuti
3. Dorong beban yang lebih besar untuk menggunakan kontak multi gigi
4. Fungsi penguncian diri statis yang lebih baik
