Detail produk:
|
| Bahan: | QT | Model: | SE14" |
|---|---|---|---|
| Perbandingan gigi: | 85: 1 | Nilai Torsi Keluaran: | 6550Nm |
| Memegang Torsi: | 68000Nm | Torsi Miring: | 54200Nm |
| Beban Aksial: | 680 kN | Beban Radial: | 230 kN |
| Menyoroti: | solar tracker drive,slewing gear |
||

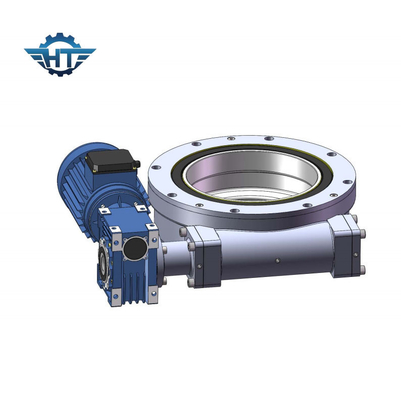

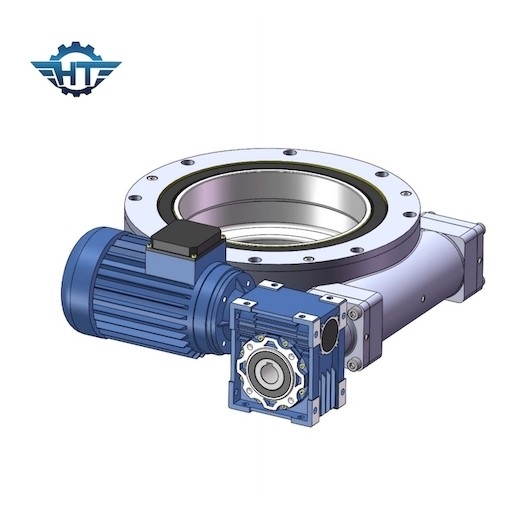

Penggerak Slew Hidraulik Besar 14 Inci Untuk Mesin Derek Dan Konstruksi
Deskripsi Penggerak Slew Hidraulik
1. Jenis gigi: Gigi heliks
2. Beban bantalan: beban ringan
3. Jenis penggerak: Penggerak motor
4. Modul: 5/3,75
5. Jumlah poros cacing: 1
6. Rasio Roda Gigi: 85: 1
7. Efisiensi: 40%
8. Roda gigi yang mengunci sendiri: YA
9 Berat: 63 kg
Torsi Momen Miring: Torsi ini adalah beban gravitasi dikalikan dengan jarak antara posisi beban dan pusat bantalan slewing.Jika torsi aktual lebih besar dari torsi momen miring terukur, penggerak slewing akan terbalik.
Beban radial: Beban vertikal ke sumbu bantalan slewing
Beban aksial: Beban sejajar dengan sumbu bantalan slewing
Memegang torsi: Ini adalah torsi terbalik. Ketika drive berputar terbalik, dan bagian-bagiannya tidak rusak, Torsi maksimum yang dicapai disebut torsi penahan, itu juga terlihat sebagai torsi rusak.
Self-locking: Hanya ketika ada beban, slewing drive tidak dapat membalikkan putaran dan dengan demikian disebut self-locking.
Parameter Kinerja seri SE
| Parameter Kinerja Model SE | ||||||||||||
| Model |
Nilai Keluaran Torsi (Nm) |
Memiringkan torsi (Nm) |
Memegang torsi (Nm) |
Aksial Memuat (kN) |
radial Memuat (kN) |
Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep. (℃) |
Diri sendiri- penguncian |
Bobot (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 204 |
Catatan: Untuk dimensi dan parameter yang lebih detail, lihat gambar penjualan kami.
Layanan yang Disesuaikan
1. Desain khusus berdasarkan aplikasi dan proyek yang berbeda
2. Berbagai jenis motor dapat dicocokkan, seperti motor hidrolik, motor stepper, motor listrik, dll.
3. Warna yang berbeda tersedia berdasarkan kode RAL;warna standar kami adalah RAL 9006.
